Εύκαμπτη πλαστικοποιημένη επίπεδη χάλκινη μπάρα

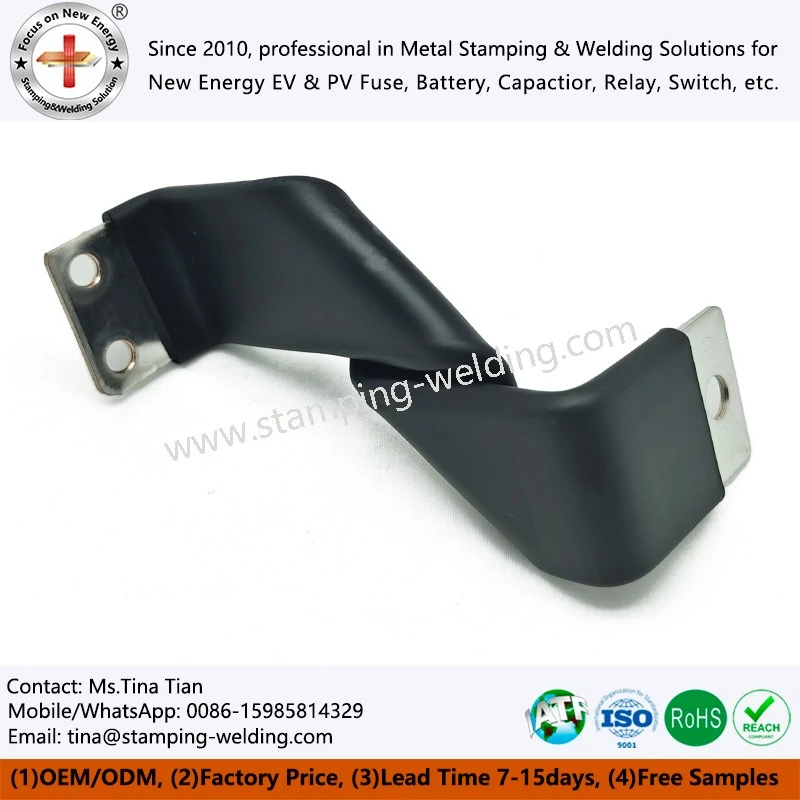

Ο εύκαμπτος πολυστρωματικός επίπεδος χάλκινος δίαυλος είναι ένα αγώγιμο εξάρτημα σύνδεσης υψηλής απόδοσης{{0} που κατασκευάζεται χρησιμοποιώντας μια στοιβαγμένη δομή πολλαπλών στρωμάτων φύλλου χαλκού υψηλής{1}καθαρότητας, που ενώνονται μέσω διεργασιών συγκόλλησης ακριβείας ή συγκόλλησης διάχυσης. Σε σύγκριση με τις παραδοσιακές άκαμπτες χάλκινες ράβδους, αυτός ο εύκαμπτος συνδετήρας από πλαστικοποιημένο χαλκό προσφέρει ανώτερη ευελιξία, αντοχή σε κραδασμούς και χωρική προσαρμοστικότητα. Μετριάζει αποτελεσματικά τις μηχανικές καταπονήσεις που προκαλούνται από τη θερμική διαστολή, τη δομική μετατόπιση και τις ανοχές εγκατάστασης σε νέο ενεργειακό εξοπλισμό.
- Γρήγορη Παράδοση
- Διασφάλιση ποιότητας
- Εξυπηρέτηση πελατών 24/7
Εισαγωγή προϊόντος
Τι είναι ένας εύκαμπτος πολυστρωματικός επίπεδος χάλκινος δίαυλος;
Αυτό το προϊόν είναι ουσιαστικά ένα πολυστρωματικό σύνθετο αγώγιμο εξάρτημα, με δομή που περιλαμβάνει τρεις λειτουργικές ζώνες:
Ευέλικτο τμήμα (μεσαία ζώνη):Αποτελείται από δεκάδες στοιβαγμένα εξαιρετικά-λεπτά φύλλα χαλκού. Κάθε φύλλο λυγίζει ανεξάρτητα, επιτρέποντας ελαφρά ολίσθηση μεταξύ των στρωμάτων. Αυτό έχει ως αποτέλεσμα εξαιρετικά χαμηλή ακαμψία κάμψης και εξαιρετικές δυνατότητες αντιστάθμισης μετατόπισης.
Συντηγμένα άκρα (τερματικές ζώνες):Σχηματίζεται μέσω συγκόλλησης με μοριακή διάχυση-όπου τα άτομα στις διεπαφές του φύλλου χαλκού διαχέονται το ένα στο άλλο υπό θερμότητα και πίεση-δημιουργώντας ένα πυκνό, συμπαγές μπλοκ με ιδιότητες που πλησιάζουν εκείνες του βασικού μετάλλου. Αυτά τα άκρα μπορούν να τρυπηθούν, να λειανθούν, να χτυπηθούν ή να πτυχωθούν με ακροδέκτες ή να χρησιμοποιηθούν ως επιφάνειες επαφής.
Επιφανειακά και μονωτικά στρώματα:Μπορεί να εφαρμοστεί επιμετάλλωση με κασσίτερο, νικέλιο ή ασήμι όπως απαιτείται. Οι επιλογές εξωτερικού στρώματος περιλαμβάνουν επίστρωση εμβάπτισης από PVC, σωλήνες θερμικής-συρρίκνωσης, εποξειδικό ψεκασμό, περιτύλιξη μονωτικού χαρτιού ή αφήνοντας γυμνή την επιφάνεια του χαλκού, ανάλογα με την ονομαστική τάση και το περιβάλλον εγκατάστασης.
Δίαυλος φύλλου χαλκού που χρησιμοποιείται για υψηλή τάση ρεύματος Τεχνικά χαρακτηριστικά: Βασικές διαστάσεις που καθορίζουν τη μακροπρόθεσμη αξιοπιστία-
Αντοχή σε κραδασμούς κόπωσης
Η δομή πολλαπλών-ελασμάτων κατανέμει την τάση κάμψης ενός μεμονωμένου αγωγού σε δεκάδες ανεξάρτητα φύλλα, μειώνοντας δραστικά την τοπική καταπόνηση και επεκτείνοντας σημαντικά τη διάρκεια ζωής της κόπωσης υπό συνθήκες τυχαίας δόνησης και παρατεταμένων μηχανικών κραδασμών. Αυτός είναι ο πρωταρχικός λόγος για την επιλογή του σε εφαρμογές αυτοκινήτων και σιδηροδρομικών μεταφορών.
01
Αποζημίωση μετατόπισης και ανοχής
Απορροφά αποτελεσματικά τις αξονικές και γωνιακές μετατοπίσεις που προκαλούνται από ανοχές κατασκευής, κακές ευθυγραμμίσεις συναρμολόγησης και θερμική διαστολή ή συστολή, απαλλάσσοντας έτσι τις διεπαφές σύνδεσης από συνεχείς, πρόσθετες ροπές κάμψης.
02
Χαμηλή αντίσταση και απαγωγή θερμότητας
Οι συγκολλημένοι ακροδέκτες διάχυσης- σχηματίζουν έναν μεταλλουργικό δεσμό, εξασφαλίζοντας εξαιρετικά χαμηλή και σταθερή αντίσταση διεπαφής. Αυτό αποτρέπει τον ερπυσμό της αντίστασης που προκαλείται συχνά από την οξείδωση με φράξιμο στους κοχλιωτούς αρμούς περιτύλιξης. Επιπλέον, η πολυστρωματική δομή προσφέρει πολύ μεγαλύτερη επιφάνεια απαγωγής θερμότητας από τις συμπαγείς ράβδους της ίδιας διατομής-, διευκολύνοντας τη χαμηλότερη αύξηση της θερμοκρασίας.
03
Current Carrying και Skin Effect
Σε εφαρμογές μεσαίας-προς-υψηλής συχνότητας ή υψηλής-ρεύματος, η παράλληλη δομή πολλαπλών-ελασμάτων βελτιώνει την κατανομή του ρεύματος και μετριάζει την απώλεια αποτελεσματικής διατομής-που προκαλείται από το δερματικό εφέ, ενισχύοντας έτσι την απόδοση μεταφοράς ρεύματος{{5}.
04
Ελαφρύς σχεδιασμός και απόδοση χώρου
Σε σύγκριση με λύσεις καλωδίων με ισοδύναμη ικανότητα μεταφοράς ρεύματος-, οι πολυστρωματικές ράβδοι προσφέρουν πιο συμπαγή όγκο και ελεγχόμενη δρομολόγηση, διευκολύνοντας τις οργανωμένες εσωτερικές διατάξεις ντουλαπιών και την αυτοματοποιημένη συναρμολόγηση.
05
Βασικές Λειτουργίες και Πλεονεκτήματα Εφαρμογής Διαύλου από πλαστικοποιημένο φύλλο χαλκού
Βασικές λειτουργίες: Ευέλικτη αγωγιμότητα ρεύματος, αντιστάθμιση μετατόπισης και απομόνωση τάσεων.
Τομέας Νέας Ενέργειας Οχημάτων (NEV).
Χρησιμοποιείται για σειριακές/παράλληλες συνδέσεις μονάδων κυψελών μπαταρίας, κυκλώματα πακέτων μπαταριών υψηλής{{0}τάσης και συνδέσεις ισχύος μεταξύ κινητήρων και ηλεκτρονικών μονάδων ελέγχου.
Τομέας Ηλεκτρισμού και Ηλεκτρικού Εξοπλισμού
Οι εφαρμογές περιλαμβάνουν-πλευρικούς ακροδέκτες χαμηλής τάσης για μετασχηματιστές ξηρού-τύπου, συνδέσεις μετάβασης για ράβδους διακοπτών, συνδέσμους διαστολής για συστήματα κορμού ζυγών και συνδέσεις απομόνωσης κραδασμών- μεταξύ σετ γεννητριών και συστημάτων διανομής ισχύος.
τυποποιημένη παραγωγή
Εξαλείφει πιθανές αποτυχίες ανάρτησης{0}}πωλήσεων που σχετίζονται με άκαμπτες συνδέσεις. καταργεί την ανάγκη για-κόψιμο, τοποθέτηση ή δευτερογενή επεξεργασία στον ιστότοπο. και απλοποιεί το Bill of Materials (BOM) και τη διαχείριση προμηθευτών μέσω της παράδοσης σε επίπεδο στοιχείων-.
Συχνές Ερωτήσεις για Εύκαμπτη Πλαστική Χάλκινη Δίαυλο
Ε1: Σε τι χρησιμεύει ένας εύκαμπτος πολυστρωματικός επίπεδος χάλκινος δίαυλος;
-
Οι εύκαμπτοι πολυστρωματικοί επίπεδοι χάλκινοι δίαυλοι χρησιμοποιούνται κυρίως για ηλεκτρικές συνδέσεις υψηλής-ρεύματος σε πακέτα μπαταριών EV, συστήματα αποθήκευσης ενέργειας, εξοπλισμό διανομής ισχύος και ηλεκτρικά ερμάρια.
Ε2: Ποια είναι η διαφορά μεταξύ ενός εύκαμπτου χάλκινου ζυγού και ενός άκαμπτου χάλκινου ζυγού;
-
Οι εύκαμπτοι χάλκινοι δίαυλοι χρησιμοποιούν στρώματα φύλλου χαλκού, παρέχοντας καλύτερη ευελιξία και αντοχή στους κραδασμούς, ενώ οι άκαμπτοι χάλκινοι ζυγοί χρησιμοποιούνται κυρίως για σταθερές ηλεκτρικές συνδέσεις.
Ε3: Μπορεί η Apollo να προσαρμόσει το μέγεθος και τη δομή των συνδετήρων από φύλλο χαλκού;
-
Ναί. Το Apollo υποστηρίζει προσαρμοσμένο πάχος, πλάτος, μήκος, σχεδιασμό τερματικού, μέθοδο μόνωσης και επεξεργασία επιφάνειας σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις εφαρμογής.
Ε4: Ποιες διαδικασίες παραγωγής χρησιμοποιούνται για πλαστικοποιημένο χάλκινο ζυγό;
-
Οι τυπικές διεργασίες περιλαμβάνουν την κοπή φύλλου χαλκού, τη στοίβαξη, τη συγκόλληση, την επεξεργασία επιφανειών και τη δοκιμή ηλεκτρικής απόδοσης για τη διασφάλιση αξιόπιστης ποιότητας σύνδεσης.
Ε5: Ποιες βιομηχανίες χρησιμοποιούν εύκαμπτες ελασματοποιημένες χάλκινες ράβδους;
-
Χρησιμοποιούνται ευρέως σε EV, ESS, ηλιακή ενέργεια, ηλεκτρονικά ισχύος, βιομηχανικό ηλεκτρικό εξοπλισμό και υποδομές φόρτισης.
επικοινωνήστε μαζί μας
Εάν αναπτύσσετε συστήματα μπαταριών για νέα ενεργειακά οχήματα, εξοπλισμό αποθήκευσης ενέργειας ή ηλεκτρικά έργα υψηλής τάσης, η Apollo προσφέρει επαγγελματικές υπηρεσίες-συμπεριλαμβανομένης της βελτιστοποίησης σχεδιασμού, της ανάπτυξης πρωτοτύπων και της υποστήριξης μαζικής παραγωγής γιαΠολυστρωματική εύκαμπτη μπάρα για νέα ενεργειακά οχήματα-προσαρμοσμένο στις συγκεκριμένες ανάγκες της εφαρμογής σας, βοηθώντας σας να εξασφαλίσετε σταθερές και αξιόπιστες λύσεις μηχανικής σύνδεσης.
