Ευέλικτες μπάρες για σύνδεση μπαταρίας
Στο σχεδιασμό ηλεκτρικών οχημάτων (EV), υβριδικών ηλεκτρικών οχημάτων (HEV), συστημάτων αποθήκευσης ενέργειας (ESS) και βιομηχανικών μπαταριών υψηλών-πακέτων, η σύνδεση μεταξύ των μονάδων μπαταρίας και των συστημάτων διαχείρισης όχι μόνο επηρεάζει την απόδοση μετάδοσης ενέργειας, αλλά επηρεάζει επίσης άμεσα την ασφάλεια και τη διάρκεια ζωής ολόκληρου του οχήματος. Αν και οι παραδοσιακές κυκλικές καλωδιώσεις είναι μαλακές, καταλαμβάνουν πολύ χώρο και έχουν σημαντική επίδραση στο δέρμα υπό υψηλό ρεύμα. Αν και οι άκαμπτες χάλκινες ράβδοι μπορούν να μεταφέρουν υψηλά ρεύματα, δεν μπορούν να αντιμετωπίσουν τη θερμική διαστολή και συστολή που δημιουργείται κατά τη φόρτιση και την εκφόρτιση της μπαταρίας, καθώς και τους έντονους κραδασμούς που προκαλούνται από τη λειτουργία του οχήματος. Το Flexible Busbars for Battery Connector δημιουργήθηκε για να αντιμετωπίσει αυτήν την αντίφαση. Ως καινοτόμος στα εξαρτήματα σύνδεσης μπαταριών, υιοθετούμε προηγμένη τεχνολογία συγκόλλησης με διάχυση φύλλου χαλκού για να επιτύχουμε μεταλλουργική συγκόλληση σε ατομικό επίπεδο πολυ-πολυστρώματος υψηλής-καθαρότητας φύλλου χαλκού υπό υψηλή θερμοκρασία και υψηλή πίεση και διαμορφώνουμε χάλκινους ακροδέκτες ακριβείας υψηλής- αντοχής και στα δύο άκρα.
- Γρήγορη Παράδοση
- Διασφάλιση ποιότητας
- Εξυπηρέτηση πελατών 24/7
Εισαγωγή προϊόντος

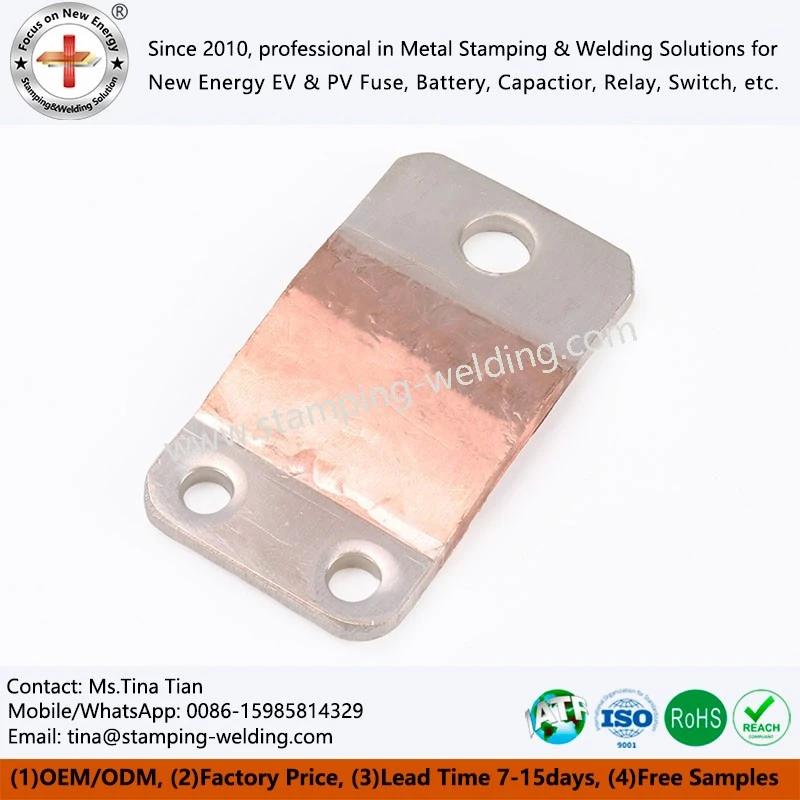

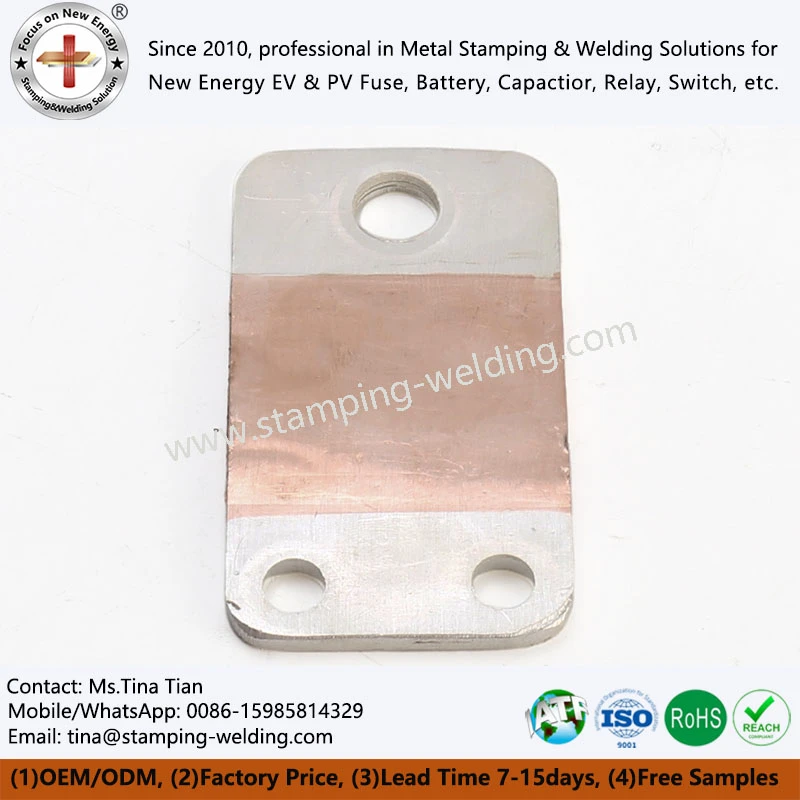

Το Flexible Busbars for Battery Connector, σχεδιασμένο ειδικά για σενάρια σύνδεσης μπαταρίας, βασίζεται στην βασική τεχνολογία της συγκόλλησης με διάχυση φύλλου χαλκού πολλαπλών-στρώσεων. Με ευέλικτη δομή, χαμηλή αγωγιμότητα αντίστασης, υψηλή αξιοπιστία και ισχυρή περιβαλλοντική προσαρμοστικότητα, έχει γίνει βασικό αναβαθμισμένο εξάρτημα για εσωτερικές συνδέσεις πακέτων μπαταριών ισχύος, συστάδες μπαταριών αποθήκευσης ενέργειας, τροφοδοτικά αυτοκινήτου, βιομηχανικό εξοπλισμό μπαταριών λιθίου και ενσωματωμένες μηχανές αποθήκευσης φωτοβολταϊκών ενέργειας. Δεν είναι μόνο ένας αγωγός, αλλά και μια λύση μηχανικής για την επίλυση της αντιστάθμισης κραδασμών του συστήματος μπαταρίας, της θερμικής διαστολής και συστολής, της χωρικής καλωδίωσης και της σταθερής μετάδοσης υψηλού ρεύματος. Βοηθά τους κατασκευαστές εξοπλισμού και τους ενοποιητές συστημάτων να μειώσουν τα ποσοστά αστοχίας, να βελτιώσουν την ενεργειακή πυκνότητα, να παρατείνουν τη διάρκεια ζωής του συστήματος και να μειώσουν το κόστος πλήρους κύκλου ζωής από την πηγή.
Βασική Μηχανική Αξία
Αποτυχία σύνδεσης που προκαλείται από κραδασμούς και κρούση
Οι συνεχείς κραδασμοί από τη λειτουργία του οχήματος, το χειρισμό του εξοπλισμού κ.λπ., προκαλούν εύκολα αστοχίες άκαμπτων ράβδων χαλκού (χαλάρωση, θραύση, κακή επαφή κ.λπ.). Οι εύκαμπτες μπάρες για σύνδεση μπαταρίας απορροφούν τους κραδασμούς και την κρούση μέσω του φύλλου χαλκού πολλαπλών-στρώσεων, εξαλείφοντας δομικά τους κινδύνους χαλάρωσης και θραύσης.
01
Βλάβη δομικής καταπόνησης από θερμική διαστολή μπαταρίας
Η θερμική διαστολή/συστολή της μπαταρίας κατά τη φόρτιση/εκφόρτιση προκαλεί δομική καταπόνηση, καταστροφή πόλων και βραχιόνων. Το Copper Flexible BusBar το λύνει αυτό μέσω εύκαμπτου τεντώματος και κάμψης, αντισταθμίζοντας αυτόματα τη θερμική καταπόνηση.
02
Στενός χώρος & δύσκολη καλωδίωση σε πυκνά πακέτα μπαταριών
Τα σύγχρονα πακέτα μπαταριών απαιτούν υψηλή ενσωμάτωση και συμπαγή χώρο, όπου οι άκαμπτες ράβδοι χαλκού είναι δύσκολο να καλωδιωθούν. Οι εύκαμπτες ράβδοι πολυστρωματικών φύλλων χαλκού επιτρέπουν την κάμψη μικρής-ακτίνας, την τοποθέτηση σφιχτών διατάξεων και τη βελτίωση της χρήσης του χώρου.
03
Υψηλή θερμότητα και απώλειες υπό υψηλή- μετάδοση ρεύματος
Οι συνδέσεις μπαταριών με υψηλό-ρεύμα προκαλούν εύκολα υψηλή θερμότητα και γήρανση των κυττάρων λόγω ανομοιόμορφης αγωγιμότητας. Το Flexible BusBar Copper διαθέτει διάχυση-συγκολλημένο φύλλο χαλκού υψηλής-καθαρότητας, εξασφαλίζοντας χαμηλή αντίσταση, ομοιόμορφο ρεύμα και χαμηλότερη παραγωγή θερμότητας.
04
συγκεκριμένες παραμέτρους
Τιμή αντίστασης
Σε ένα τυπικό περιβάλλον 20 μοιρών, η τιμή αντίστασης της εύκαμπτης ράβδου με πλαστικοποιημένο χαλκό ανά μονάδα μήκους (όπως 1 μέτρο) είναι συνήθως 0,01-0,1 Ω, ανάλογα με το πάχος, τον αριθμό των στρωμάτων και την ποιότητα της διαδικασίας συγκόλλησης διάχυσης του φύλλου χαλκού. Το χαρακτηριστικό χαμηλής αντίστασης μπορεί να εξασφαλίσει αποτελεσματική μετάδοση ισχύος και να μειώσει τις απώλειες θέρμανσης με αντίσταση.
Τρέχουσα μεταφορική ικανότητα:
Σχετίζονται στενά με παράγοντες όπως η-διατομή, το πάχος του φύλλου χαλκού και η θερμοκρασία περιβάλλοντος. Παράδειγμα: Μια εύκαμπτη σύνδεση με-εμβαδόν διατομής 100 τετραγωνικών χιλιοστών και χάλκινη εύκαμπτη ράβδο ζυγού πάχους 0,15 mm μπορεί να διατηρήσει μια ικανότητα μεταφοράς ρεύματος περίπου 300-400A στις 40 μοίρες . Σε πρακτικές εφαρμογές, είναι απαραίτητο να αξιολογείται και να προσαρμόζεται εύλογα με βάση το εργασιακό περιβάλλον και τις συνθήκες απαγωγής θερμότητας.
Ακτίνα κάμψης
Το Automotive Copper Busbar έχει εξαιρετική ευελιξία, με ελάχιστη ακτίνα κάμψης συνήθως 3-5 φορές το δικό του πάχος. Για παράδειγμα, μια μαλακή σύνδεση με συνολικό πάχος 3 mm μπορεί να έχει ελάχιστη ακτίνα κάμψης 9-15 mm και μπορεί να καλωδιωθεί με ευελιξία και να εγκατασταθεί σε στενούς χώρους.
Τα εργοστάσιά μας
Με έδρα το Xiamen, εξοπλισμένο με μια έξυπνη βάση παραγωγής και κέντρο Ε&Α, συνεχίζουμε να επενδύουμε στην καινοτομία της νέας ενεργειακής τεχνολογίας μεταλλικών συνδέσεων και δεσμευόμαστε να γίνουμε αξιόπιστος συνεργάτης στον τομέα της πράσινης ενέργειας. Η παραγωγική ικανότητα του μαςΕυέλικτες μπάρες για σύνδεση μπαταρίαςείναι 150.000 σετ/μήνα. Έχουμε επαρκή παραγωγική ικανότητα για να καλύψουμε τις ανάγκες σας.
