Εισαγωγή και επιλογή ηλεκτρικών εξαρτημάτων πυρήνων PDU--Ασφάλεια
Η ασφάλεια οχήματος νέας ενέργειας είναι το τελευταίο τείχος προστασίας για προστασία υψηλής τάσης στο νέο ενεργειακό όχημα (η ασφάλεια είναι η τελευταία αποτελεσματική συσκευή προστασίας όταν αποτύχουν όλες οι άλλες προστασίες).

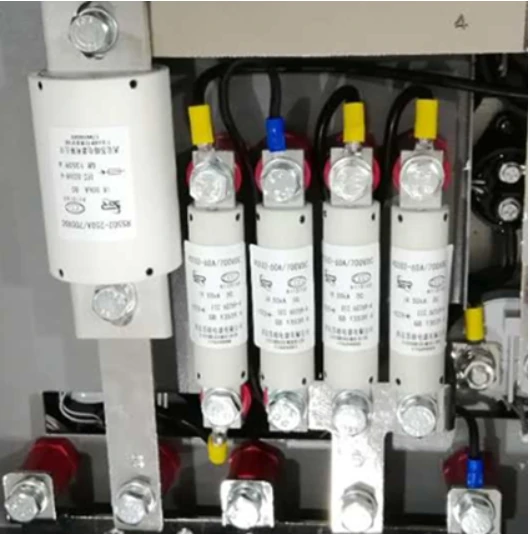

Ας ρίξουμε πρώτα μια ματιά στο κουτί διανομής ισχύος υψηλής τάσης, που αναφέρεται ως PDU (Power Distribution Unit), τη μονάδα διανομής ισχύος υψηλής τάσης στη λύση συστήματος υψηλής τάσης των οχημάτων νέας ενέργειας. Τα εξαρτήματα υψηλής τάσης συνδέονται ηλεκτρικά μέσω του ζυγού και της πλεξούδας καλωδίωσης για να παρέχουν έλεγχο φόρτισης και εκφόρτισης, έλεγχο ενεργοποίησης εξαρτημάτων υψηλής τάσης, προστασία υπερφόρτωσης και βραχυκυκλώματος, δειγματοληψία υψηλής τάσης, έλεγχο χαμηλής τάσης και άλλα λειτουργίες για το σύστημα υψηλής τάσης οχημάτων νέας ενέργειας για την προστασία και την παρακολούθηση της λειτουργίας του συστήματος υψηλής τάσης. . Το PDU μπορεί επίσης να ενσωματώσει τον κύριο έλεγχο BMS, τη μονάδα φόρτισης, τη μονάδα DC, τη μονάδα ελέγχου PTC και άλλες λειτουργίες. Σε σύγκριση με το παραδοσιακό PDU, υπάρχουν περισσότερες λειτουργικές μονάδες οχήματος, οι οποίες είναι πιο ενσωματωμένες στη λειτουργία και πιο περίπλοκες στη δομή, με υδρόψυξη ή ψύξη αέρα κ.λπ. δομή απαγωγής θερμότητας. Η διαμόρφωση PDU είναι ευέλικτη και μπορεί να προσαρμοστεί και να αναπτυχθεί σύμφωνα με τις απαιτήσεις του πελάτη, που μπορεί να καλύψει τις ανάγκες διαφορετικών πελατών και διαφορετικών μοντέλων. Η μονάδα αποσύνδεσης της μπαταρίας BDU (Battery Disconnect Unit), ειδικά σχεδιασμένη για το εσωτερικό της μπαταρίας, είναι επίσης ένα είδος κουτιού διανομής υψηλής τάσης.
Εισαγωγή της αρχής σύντηξης ασφαλειών:
Λειτουργία της ασφάλειας: Υπό κανονικές συνθήκες, η ασφάλεια παίζει το ρόλο της σύνδεσης του κυκλώματος στο κύκλωμα. υπό μη κανονικές (υπερφόρτωση) συνθήκες, η ασφάλεια λειτουργεί ως στοιχείο προστασίας ασφαλείας στο κύκλωμα, το οποίο μπορεί να διακόψει και να προστατεύσει με ασφάλεια το κύκλωμα μέσω της δικής της ασφάλειας. Η λειτουργία της ασφάλειας είναι να προστατεύει τον ηλεκτρικό εξοπλισμό και να αποτρέπει την καταστροφή του ηλεκτρικού εξοπλισμού λόγω υπερφόρτωσης.
Τρεις βασικές παράμετροι ασφάλειας
1. Ονομαστική τάση.
2. Σταθερό ρεύμα.
3. Θραύση ορίου: Αυτό είναι το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να σπάσει αξιόπιστα η ασφάλεια υπό συνθήκες σφάλματος και είναι ένας από τους κύριους τεχνικούς δείκτες της ασφάλειας.
Πρωτογενής επιλογή ασφαλειών
1. Κατανοήστε τις προκαταρκτικές ανάγκες των πελατών: όπως ονομαστική τάση, ονομαστικό ρεύμα, ρεύμα αιχμής φόρτισης και εκφόρτισης, διάρκεια ρεύματος αιχμής, σεισμική απόδοση, απαιτήσεις περιβάλλοντος εργασίας, υψόμετρο, απαιτήσεις ζωής κ.λπ.
2. Η τάση λειτουργίας της ασφάλειας δεν είναι μικρότερη από την ονομαστική τάση του PDU.
3. Συνεχίστε να περιορίζετε το εύρος σύμφωνα με το ονομαστικό ρεύμα και το ρεύμα αιχμής και επιλέξτε ένα ρελέ που είναι μεγαλύτερο από το ονομαστικό ρεύμα και μικρότερο από το ρεύμα αιχμής. Για παράδειγμα, το ονομαστικό ρεύμα του PUD είναι 200A, το ρεύμα αιχμής είναι 400A και το ονομαστικό ρεύμα της ασφάλειας πρέπει να είναι 300A ή 350A.
4. Επειδή η ασφάλεια καεί από θερμική ενέργεια, η θερμική ενέργεια επηρεάζεται από τη θερμική αγωγιμότητα, την ψύξη του αέρα, την ψύξη υγρού, τον συντελεστή συχνότητας και τους περιβαλλοντικούς παράγοντες του περιβλήματος εγκατάστασης της ασφάλειας, επομένως είναι δύσκολο να εκτιμηθεί με ακρίβεια η διάρκεια ζωής. Το ονομαστικό ρεύμα των ασφαλειών επιλέγεται γενικά σύμφωνα με την εμπειρία: Το ονομαστικό ρεύμα της ασφάλειας είναι 2 φορές έως 2,5 φορές το ονομαστικό ρεύμα του PDU, αλλά δεν υπερβαίνει το ρεύμα αιχμής του PDU.
5. Παρακολουθήστε τον πίνακα καμπύλης χρόνου καύσης ασφάλειας και διορθώστε εάν η διάρκεια ρεύματος αιχμής του PDU είναι μικρότερη από τον χρόνο εμφύσησης της ασφάλειας. Εάν είναι μικρότερος από τον χρόνο εμφύσησης της ασφάλειας, η αρχική επιλογή είναι σωστή.
6. Κατ' αρχήν, συνιστάται η δοκιμή on-line. το σύστημα υψηλής τάσης είναι ένα πολύ περίπλοκο σύστημα και παράγοντες όπως το επίπεδο τάσης αντοχής άλλων υλικών, ο ηλεκτρικός σχεδιασμός, ο σχεδιασμός υπερέντασης των ράβδων χαλκού, η διαδικασία συναρμολόγησης και άλλοι παράγοντες πρέπει να ληφθούν πλήρως υπόψη.
