Πολυστρωματική λύση ζυγού

Κατά τη διάρκεια της διαδικασίας μεταγωγής συσκευών ισχύος ελεγχόμενης τάσης υψηλής συχνότητας, λόγω της επίδρασης της παρασιτικής επαγωγής του ζυγού και της αυτεπαγωγής της ίδιας της μονάδας ισχύος, θα δημιουργηθεί μια τάση υψηλής αιχμής. Από τη μία πλευρά, αυτή η μέγιστη τάση θα αυξήσει την απώλεια μεταγωγής και θα κάνει το σύστημα να ζεσταθεί. Από την άλλη πλευρά, η υπερβολική τάση αιχμής θα επηρεάσει την κανονική λειτουργία της μονάδας ισχύος. Επομένως, η μέγιστη τάση της διαδικασίας μεταγωγής πρέπει να περιορίζεται εντός του επιτρεπόμενου εύρους. Υπάρχουν δύο τρόποι για να μειώσετε την τάση αιχμής κατά τη διαδικασία μεταγωγής: ο ένας είναι να μειώσετε το di/dt επιλέγοντας μια κατάλληλη αντίσταση κίνησης πύλης, μειώνοντας έτσι την τάση αιχμής, αλλά το μειονέκτημα είναι ότι το dv/dt μειώνεται, η στροφή -Ώρα ενεργοποίησης και απενεργοποίησης Ο χρόνος παρατείνεται, αυξάνοντας έτσι την απώλεια ενεργοποίησης. το δεύτερο είναι να μειωθεί η κατανεμημένη αυτεπαγωγή (παρασιτική επαγωγή) του ζυγού ισχύος του κυκλώματος συνεχούς ρεύματος, ο οποίος συνήθως χρησιμοποιεί μια πολυστρωματική ράβδο για να μειώσει την τάση αιχμής.

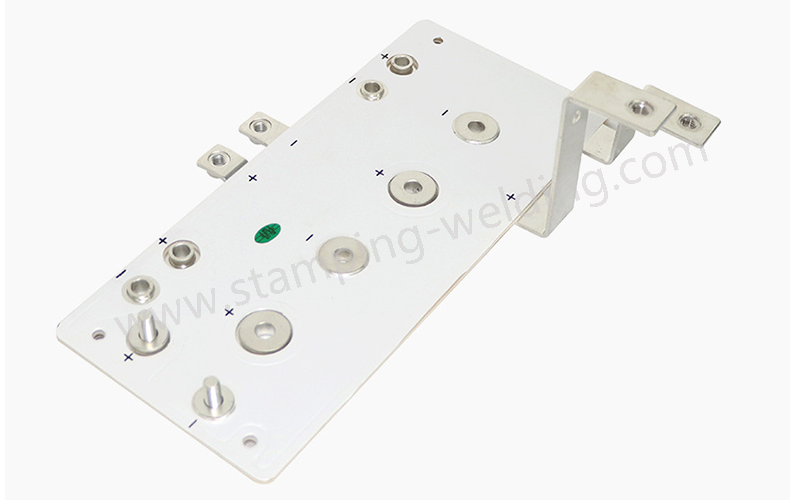

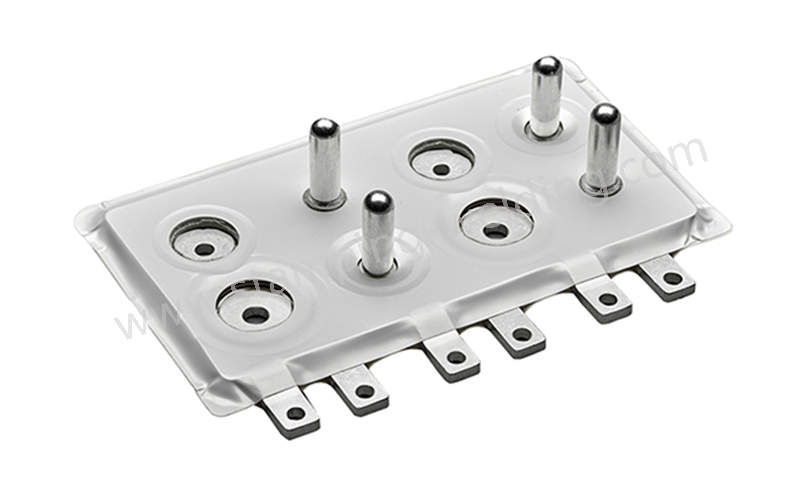

Ελασματοποιημένος ζυγός, η δομή του είναι να στοιβάζει δύο ή περισσότερα στρώματα ράβδων χαλκού μαζί, τα στρώματα πλάκας χαλκού απομονώνονται ηλεκτρικά από μονωτικά υλικά και το αγώγιμο στρώμα και το μονωτικό στρώμα ελασματοποιούνται σε ένα σύνολο μέσω σχετικών διεργασιών. Το πλεονέκτημά του είναι ότι η γραμμή σύνδεσης γίνεται σε επίπεδη διατομή, η οποία αυξάνει την επιφάνεια του αγώγιμου στρώματος κάτω από την ίδια διατομή ρεύματος και ταυτόχρονα, η απόσταση μεταξύ των αγώγιμων στρωμάτων μειώνεται σημαντικά και των παρακείμενων αγώγιμα στρώματα ρέουν μέσω του αντίθετου λόγω του φαινομένου της εγγύτητας. Τα ρεύματα και τα μαγνητικά πεδία που δημιουργούν αλληλοεξουδετερώνονται, με αποτέλεσμα η κατανεμημένη αυτεπαγωγή στη γραμμή να μειώνεται σημαντικά.
