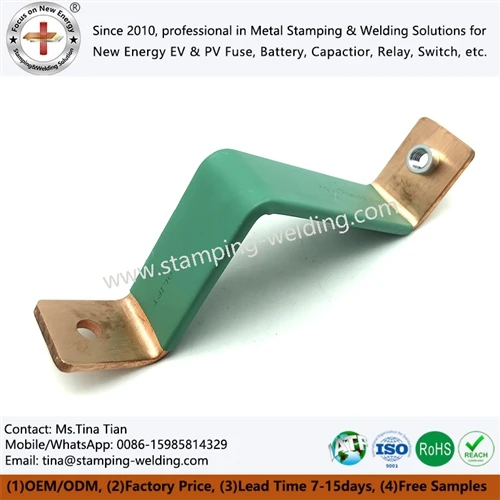

Υψηλή-Εύκαμπτη σύνδεση χάλκινης επέκτασης για ηλεκτρόλυση και βαριά τήξη

Ένας ζυγός ηλεκτρολύτη 5000A+ δεν μπορεί να αντιμετωπιστεί ως άκαμπτος αγωγός χαλκού όταν ο επαναλαμβανόμενος θερμικός κύκλος αλλάζει την απόσταση μεταξύ των σταθερών ακροδεκτών. Ένας εύκαμπτος χάλκινος διαστολικός σύνδεσμος κατασκευασμένος από λεπτά φύλλα χαλκού απορροφά την αξονική κίνηση διατηρώντας παράλληλα μια διαδρομή ρεύματος χαμηλής-αντίστασης. Η συγκόλληση με μοριακή διάχυση μπορεί να ενώσει φύλλα χαλκού 0,1 mm χωρίς ροή συγκόλλησης ή συγκόλληση. Για ηλεκτρολυτές υψηλού ρεύματος και βαρύ εξοπλισμό τήξης, ο στόχος σχεδιασμού δεν είναι μόνο η ευελιξία, αλλά η ελεγχόμενη αντίσταση, η πυκνότητα ρεύματος, η αύξηση της θερμοκρασίας, η μηχανική διαδρομή και η ακεραιότητα των αρμών.





























































Ακολουθεί η ηλεκτρική απώλεια μιας σύνδεσης υψηλής-ρεύματος:

P = I²R

Στα 5000 A, ακόμη και μια αντίσταση 20 μΩ παράγει περίπου 500 W θερμότητας στη σύνδεση. Αυτό καθιστά το millivolt-στάθμη πτώσης τάσης και το επίπεδο micro{5}}ohm-σχετικές μεταβλητές σχεδιασμού αντί για δευτερεύοντα στοιχεία επιθεώρησης.



5000A+ Τρέχουσες διαδρομές και 100% αγωγιμότητα χαλκού IACS

Για συστήματα ηλεκτρόλυσης συνεχούς ρεύματος συνεχούς ρεύματος, γενικά επιλέγεται ο χαλκός επειδή ο ηλεκτρικός χαλκός υψηλής καθαρότητας{{1} παρέχει πολύ υψηλή αγωγιμότητα και υποστηρίζει διαδρομές συμπαγούς ρεύματος.



Παράμετρος	Τυπική μελέτη μηχανικής
Τρέχουσα βαθμολογία	5000 A+ συνεχές ή{2}}για συγκεκριμένη εφαρμογή
Χάλκινο υλικό	C1100 / χαλκός υψηλής-αγωγιμότητας
Αγώγιμο	Έως περίπου 100% IACS για κατάλληλο υλικό C1100
Πάχος φύλλου	0,1 mm ανά στρώση φύλλου
Κοινή δομή	Πολλαπλά παράλληλα φύλλα χαλκού
Κύρια λειτουργία	Αντιστάθμιση θερμικής διαστολής και μεταφορά ρεύματος
Ηλεκτρική απώλεια	Καθορίζεται από την αντίσταση, την περιοχή επαφής και την κατανομή ρεύματος
Επιθεώρηση	Έλεγχοι διαστάσεων, ηλεκτρικής αντίστασης και ακεραιότητας συγκόλλησης



Μια δομή αλουμινίου πολλαπλών-στρώσεων κατανέμει τη μηχανική καταπόνηση σε πολυάριθμα λεπτά στρώματα χαλκού. Αντί να πιέσουν μια άκαμπτη ράβδο χαλκού να απορροφήσει τη θερμική μετατόπιση, τα μεμονωμένα φύλλα λυγίζουν ανεξάρτητα.



Αυτό είναι ιδιαίτερα σχετικό με τις στοίβες ηλεκτρολύτη, τις συνδέσεις ανορθωτών, τα συστήματα διαύλου DC και τον εξοπλισμό κλιβάνων υψηλού ρεύματος όπου η θερμοκρασία του αγωγού μπορεί να αλλάξει σημαντικά μεταξύ εκκίνησης, σταθερής λειτουργίας και τερματισμού λειτουργίας.



Φύλλα χαλκού 0,1 mm και συγκόλληση με μοριακή διάχυση χωρίς ροή

Μια Διαχυτική Συγκολλημένη Διακλάδωση Χαλκού χρησιμοποιεί στοιβαγμένα φύλλα χαλκού που ενώνονται μέσω ελεγχόμενης πίεσης και θερμικής ενέργειας. Ο στόχος είναι να δημιουργηθεί ένας μεταλλουργικός δεσμός κατά μήκος της διεπαφής του φύλλου αντί να βασίζεται σε μια ξεχωριστή συγκόλληση ή κράμα συγκόλλησης.



Για το φύλλο χαλκού 0,1 mm, ο έλεγχος της διαδικασίας είναι σημαντικός επειδή το φύλλο είναι αρκετά λεπτό ώστε η κατάσταση της επιφάνειας, η επιπεδότητα, η κατανομή της πίεσης και η οξείδωση να επηρεάζουν τη συνδεδεμένη διεπιφάνεια.



Μια διαδικασία συγκόλλησης ελεγχόμενης διάχυσης-συνήθως λαμβάνει υπόψη:

Καθαρότητα χαλκού και ηλεκτρική αγωγιμότητα
Πάχος φύλλου και αριθμός στρώσεων
Καθαριότητα επιφάνειας πριν την ένταξη
Πίεση επαφής σε ολόκληρη την περιοχή συγκόλλησης
Θερμοκρασία συγκόλλησης και χρόνος παραμονής
Τοπική παραμόρφωση της στοίβας φύλλου
Σχηματισμός οξειδίου κατά τη θέρμανση
Συνεχής-περιοχής
Ηλεκτρική αντίσταση μετά τη συγκόλληση
Μηχανική αντοχή και συμπεριφορά κόπωσης



Η προκύπτουσα σύνδεση δεν περιέχει συμβατικό στρώμα συγκόλλησης που θα μπορούσε να εισάγει μια πρόσθετη ηλεκτρική ή θερμική διεπαφή.



Για εφαρμογές υψηλού ρεύματος-, ο στόχος είναι μια ευρεία μεταλλουργική σύνδεση με σταθερή μεταφορά ρεύματος στην σχεδιασμένη περιοχή επικάλυψης.

















































































IEC 60269 και IATF 16949-Βασισμένος έλεγχος διαδικασίας για αρθρώσεις υψηλού ρεύματος



Η διαδρομή παραγωγής θα πρέπει να διαχωρίζει τον έλεγχο υλικού, τη διαμόρφωση, την ένωση και την τελική επιθεώρηση. Για τους βιομηχανικούς αγοραστές, τα σχετικά ποιοτικά στοιχεία θα πρέπει να συνδέονται με τις πραγματικές απαιτήσεις εφαρμογής και σχεδίασης παρά με ένα γενικό πιστοποιητικό υλικού.



Τα τυπικά στοιχεία ελέγχου περιλαμβάνουν:

Επαλήθευση υλικού - ποιότητας χαλκού, πάχους και αγωγιμότητας.
Προετοιμασία φύλλου - ακρίβεια διαστάσεων, κατάσταση επιφάνειας και καθαριότητα.
Έλεγχος στοίβαξης - πλήθος φύλλου, προσανατολισμός και σχεδιασμένη επικάλυψη.
Έλεγχος πίεσης, θερμοκρασίας και κύκλου συγκόλλησης διάχυσης -.
Σχηματισμός - μήκους, πλάτους, θέσης οπής και τερματικής γεωμετρίας τελικής επέκτασης.
Ηλεκτρική επιθεώρηση - μέτρηση πτώσης αντίστασης ή τάσης-.
Μηχανική επιθεώρηση - ακεραιότητας συγκόλλησης και επαλήθευση διαστάσεων.
Τελική επιθεώρηση QA - CMM, οπτική επιθεώρηση και ειδική τεκμηρίωση PPAP-του πελάτη.



Για συστήματα ποιότητας που προέρχονται από αυτοκίνητα, η πειθαρχία της διαδικασίας IATF 16949 και η τεκμηρίωση Επιπέδου 3 PPAP μπορούν να εφαρμοστούν όταν καθορίζεται από τον πελάτη. Για έργα βιομηχανικής ηλεκτρολύτη, το σχέδιο επιθεώρησης θα πρέπει να ευθυγραμμιστεί με το εγκεκριμένο σχέδιο, τις τεχνικές προδιαγραφές και τα ισχύοντα ηλεκτρικά πρότυπα.



Ζητήστε δωρεάν αξιολόγηση και προσφορά DFM





Μια άκαμπτη ράβδος χαλκού έχει καθορισμένο συντελεστή θερμικής διαστολής. Όταν τα δύο σημεία στερέωσής του είναι μηχανικά περιορισμένα, η αλλαγή θερμοκρασίας δημιουργεί μετατόπιση και πίεση αντί για ελεύθερη κίνηση.



Για έναν αγωγό με μήκος L, η κατά προσέγγιση θερμική διαστολή είναι:

ΔL = × L × ΔT

όπου:



ΔL=θερμική μετατόπιση
= συντελεστής θερμικής διαστολής
L=αρχικό μήκος αγωγού
ΔT=αλλαγή θερμοκρασίας



Για τον χαλκό, ο συντελεστής είναι περίπου 16–17 × 10-6/K ανάλογα με το υλικό και το εύρος θερμοκρασίας.

Για παράδειγμα, ένας χάλκινος αγωγός 500 mm που υποβάλλεται σε αύξηση θερμοκρασίας 100 K μπορεί να εμφανίσει περίπου:

ΔL ≈ 0,82 mm

Μια άκαμπτη σύνδεση πρέπει να προσαρμόζει αυτή την κίνηση μέσω της γύρω δομής, των οπών στερέωσης, της παραμόρφωσης των ακροδεκτών ή της τάσης του αγωγού. Αντίθετα, ένας εύκαμπτος χάλκινος αρμός διαστολής ενσωματώνει μηχανική συμμόρφωση απευθείας στην ηλεκτρική σύνδεση.



16–17 × 10⁻6/K Διαστολή χαλκού και θερμική αντιστάθμιση-Κύκλου

Το εύκαμπτο τμήμα σχεδιάζεται συνήθως ως μια στοίβα από λεπτά φύλλα χαλκού και όχι ως μια ενιαία παχιά πλάκα χαλκού.



Κατασκευή	Μηχανική συμπεριφορά	Ηλεκτρική διαδρομή	Τυπική εξέταση εφαρμογής
Άκαμπτη ράβδος χαλκού C1100	Χαμηλή ευελιξία	Άμεσος μαέστρος	Σταθερή γεωμετρία
Στοίβα από πλαστικοποιημένο φύλλο χαλκού	Υψηλή αξονική ευελιξία	Παράλληλες διαδρομές αλουμινίου	Θερμική κίνηση
Πλεκτός χάλκινος σύνδεσμος	Υψηλή ευελιξία	Πολλαπλά σκέλη	Δυναμική κίνηση
Διάχυση-συγκολλημένος χαλκός	Εύκαμπτο τμήμα φύλλου με κολλημένους ακροδέκτες	Μεταλλουργικός αρμός-μεγάλης περιοχής	Συστήματα συνεχούς ρεύματος-υψηλού ρεύματος



Η στοίβα αλουμινίου επιτρέπει την κάμψη και την αξονική κίνηση χωρίς να απαιτείται η παραμόρφωση ολόκληρης της τερματικής δομής.

Για μια ράβδο ηλεκτρόλυσης, η άρθρωση διαστολής θα πρέπει επομένως να προσδιορίζεται περισσότερο από την ονομαστική της ονομαστική τιμή ρεύματος. Το μηχανικό σχέδιο πρέπει να ορίζει:

Συνεχές ρεύμα
Ρεύμα αιχμής
Θερμοκρασία περιβάλλοντος
Θερμοκρασία αγωγού
Αναμενόμενος θερμικός κύκλος
Μέγιστη κίνηση
Ελάχιστη ακτίνα κάμψης
Τερματική-γεωμετρία οπών
Κατεύθυνση τοποθέτησης
Διαθέσιμος φάκελος εγκατάστασης
Απαιτούμενη ηλεκτρική αντίσταση ή πτώση τάσης

5000A+ Πυκνότητα ρεύματος και διάχυση θερμότητας

Στα 5000 A, η κατανομή του ρεύματος σε έναν εύκαμπτο σύνδεσμο εξαρτάται από την πραγματική αγώγιμη διατομή-και τη γεωμετρία της διεπαφής.

Η αύξηση του αριθμού των στρώσεων φύλλου χαλκού αυξάνει τη διαθέσιμη αγώγιμη περιοχή. Ωστόσο, η απλή προσθήκη φύλλου δεν εγγυάται ομοιόμορφη κατανομή ρεύματος.

Η μετάβαση στο τερματικό είναι ιδιαίτερα σημαντική. Εάν το ρεύμα εισέλθει σε μια στοίβα φύλλου μέσω μιας στενής περιοχής, η τοπική πυκνότητα ρεύματος μπορεί να αυξηθεί κοντά στην περιοχή μετάβασης.

Για αυτόν τον λόγο, το πλάτος του ακροδέκτη, η επικάλυψη μεμβράνης, η περιοχή συγκόλλησης και η γεωμετρία της οπής στερέωσης-θα πρέπει να αξιολογηθούν μαζί.



Μια πρακτική ανασκόπηση σχεδιασμού θα πρέπει να εξετάσει:

Ρεύμα → ακροδέκτης → συνδεδεμένη ζώνη → στοίβα φύλλου → συνδεδεμένη ζώνη → ακροδέκτης

αντί να αξιολογεί το τμήμα του φύλλου μεμονωμένα.



Αντίσταση 20μΩ και Απώλεια I²R στα 5000Α

Η επίδραση της αντίστασης της άρθρωσης γίνεται σημαντική σε υψηλό ρεύμα.



Αντίσταση άρθρωσης	Πτώση τάσης στα 5000Α	Απώλεια ισχύος στα 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Αυτές οι τιμές δείχνουν γιατί η αντίσταση επαφής και η αντίσταση συγκόλλησης πρέπει να περιλαμβάνονται στο σχέδιο επαλήθευσης σχεδιασμού.



Η μείωση από 20 μΩ σε 10 μΩ δεν μειώνει απλώς τη μετρούμενη πτώση τάσης κατά 50 mV. Στα 5000 A, μειώνει επίσης τη θεωρητική απώλεια αντίστασης κατά περίπου 250 W σε αυτή τη σύνδεση.



Η πραγματική απόδοση πεδίου εξαρτάται επίσης από τη θερμοκρασία του αγωγού, την πίεση επαφής, την κατάσταση της επιφάνειας, την κυματομορφή ρεύματος και τη γεωμετρία εγκατάστασης.



Λήψη προδιαγραφών σχεδίασης διαύλου







Τα συγκροτήματα λεπτού φύλλου χαλκού απαιτούν διαφορετικούς ελέγχους διαστάσεων από τις συμβατικές μηχανικές ράβδους χαλκού.



Οι κρίσιμες διαστάσεις δεν περιορίζονται στο συνολικό μήκος και πλάτος. Για έναν σύνδεσμο επέκτασης, το πάχος του φύλλου, το ύψος στοίβας, η επιπεδότητα ακροδεκτών, η θέση οπής, το πλάτος συγκόλλησης και η γεωμετρία ελεύθερου-μήκους επηρεάζουν την εγκατάσταση και την ηλεκτρική απόδοση.



Επιθεώρηση CMM ±0,01mm για χάλκινα τερματικά

Για εξαρτήματα ακροδεκτών ακριβείας, οι επιλεγμένες διαστάσεις μπορούν να ελεγχθούν στα ±0,01 mm όπου απαιτείται από την εγκεκριμένη ικανότητα σχεδίασης και κατασκευής.

Η επιθεώρηση CMM μπορεί να επαληθεύσει:

Τοποθέτηση-οπής
Πλάτος ακροδεκτών
Συνολικό μήκος
Παραλληλισμός
Ομαλότητα
Τρύπα-σε-απόσταση άκρης
Συγκολλημένη γεωμετρία τερματικού
Σχηματισμένο προφίλ



Η στρατηγική επιθεώρησης πρέπει να κάνει διάκριση μεταξύ των διαστάσεων που επηρεάζουν την ηλεκτρική εγκατάσταση και των διαστάσεων που επηρεάζουν τη μηχανική απόσταση.



Για παράδειγμα, μια ανοχή θέσης οπής στερέωσης-μπορεί να επηρεάσει άμεσα την ευθυγράμμιση του συγκροτήματος, ενώ μια διάσταση μήκους χωρίς φύλλο- επηρεάζει τη διαθέσιμη θερμική κίνηση.



Χαλκός C1100 και ορείχαλκος C2680: Επιλογή υλικού στο 100% IACS

Ο χαλκός και ο ορείχαλκος δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμα τερματικά υλικά.


Ιδιοκτησία	C1100 Καθαρός Χαλκός	C2680 Ορείχαλκος
Ηλεκτρική αγωγιμότητα	Ψηλά; Κατάλληλοι βαθμοί μπορούν να προσεγγίσουν το 100% IACS	Κάτω από C1100
Κύριο πλεονέκτημα	Χαμηλή ηλεκτρική αντίσταση	Υψηλότερη μηχανική αντοχή και συμπεριφορά διαμόρφωσης
Υψηλό-αγωγό ρεύματος	Προνομιούχος	Εξαρτάται από την εφαρμογή-
Θερμική αγωγιμότητα	Ψηλά	Χαμηλότερος
Τυπική χρήση	Λεωφορεία, αλουμινόχαρτα, παρακάμψεις	Ακροδέκτες, δομικά ηλεκτρικά μέρη
Υψηλή-τρέχουσα απώλεια	Χαμηλότερο για ισοδύναμη γεωμετρία	Υψηλότερο για ισοδύναμη γεωμετρία
Πρόγραμμα οδήγησης επιλογής υλικού	Ηλεκτρική απόδοση	Απαιτήσεις μηχανικής/διαμόρφωσης



Για μια διαδρομή ρεύματος 5000A+, το C1100 είναι γενικά το υλικό εκκίνησης όταν η ηλεκτρική αγωγιμότητα κυριαρχεί στο σχεδιασμό. Ο ορείχαλκος μπορεί να ληφθεί υπόψη όταν η ακαμψία του τερματικού, η αντοχή στη φθορά ή οι απαιτήσεις διαμόρφωσης δικαιολογούν τη χρήση του.



Η τελική επιλογή θα πρέπει να βασίζεται στις ηλεκτρικές, μηχανικές και περιβαλλοντικές απαιτήσεις του πελάτη.



15kV/mm Διηλεκτρικές Απαιτήσεις για Μονωμένα Υψηλή-Συναρμολογήσεις ρεύματος

Όταν ο εύκαμπτος χάλκινος σύνδεσμος είναι εγκατεστημένος μέσα σε ένα μονωμένο περίβλημα, η μόνωση πρέπει να αξιολογείται χωριστά από τον χάλκινο αγωγό.

Τα πιθανά συστήματα μόνωσης περιλαμβάνουν:

Εποξειδική επίστρωση πούδρας
Πολυμερική μόνωση με πολυστρωματικό υλικό
Ταινία PET
Φιλμ πολυιμιδίου
PVC ή άλλα μονωτικά υλικά-για συγκεκριμένες εφαρμογές



Η σχετική προδιαγραφή διηλεκτρικού θα πρέπει να αναφέρεται ως απαίτηση δοκιμής και όχι μόνο από το όνομα του υλικού.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, μαζί με πάχος μόνωσης, απόσταση ερπυσμού, διάκενο και περιβαλλοντική γήρανση.



Για -εξοπλισμό ηλεκτρολύτη υψηλής τάσης, η πλήρης συναρμολόγηση-όχι μόνο το υλικό επίστρωσης-θα πρέπει να λαμβάνεται υπόψη κατά την πιστοποίηση του διηλεκτρικού.







Οι ανορθωτές ηλεκτρολύτη, τα συστήματα παραγωγής υδρογόνου και ο βαρύς εξοπλισμός τήξης σπάνια μοιράζονται πανομοιότυπους φακέλους ζυγών. Ως εκ τούτου, ένας εύκαμπτος σύνδεσμος μπορεί να απαιτεί ακροδέκτες μετατόπισης, άνισα πλάτη ακροδεκτών, κλιμακωτές στοίβες αλουμινίου, γωνιακές επιφάνειες στερέωσης ή ασύμμετρα τμήματα διαστολής.



Η μηχανική διαδικασία θα πρέπει να ξεκινά με το φάκελο σχεδίασης και εγκατάστασης του πελάτη αντί να εξαναγκάζει την εφαρμογή σε μια τυπική γεωμετρία σύνδεσης.



5000A+ DFM Review for Offset και Asymmetric Copper Shunts

Μια αναθεώρηση DFM θα πρέπει να εξετάσει:

Τρέχουσα-κατεύθυνση εισόδου
Περιοχή επαφής τερματικού
Διάμετρος οπής και ανοχή θέσης
Αριθμός στρώσεων-φύλλων
Πλάτος φύλλου
Ευέλικτο ελεύθερο μήκος
Απαιτούμενη κίνηση
Κατεύθυνση κάμψης
Μετατόπιση ακροδεκτών
Διαστάσεις συγκολλημένης-περιοχής
Άδεια εγκατάστασης

Ένας ασύμμετρος σχεδιασμός μπορεί να είναι ηλεκτρικά αποδεκτός, ενώ δημιουργεί υπερβολική μηχανική καταπόνηση εάν ο ουδέτερος άξονας κίνησης είναι κακώς τοποθετημένος.

Για το λόγο αυτό, η μηχανική διαδρομή και η κατανομή ηλεκτρικού ρεύματος θα πρέπει να επανεξεταστούν μαζί.



Σε-Die Riveting και ±0,01mm Έλεγχος Τερματικής Θέσης

Όπου οι χάλκινοι ακροδέκτες ενσωματώνουν βοηθητικά μεταλλικά εξαρτήματα, στην οδό κατασκευής μπορούν να ενσωματωθούν-το καρφίνωμα, η σφράγιση ή η δευτερεύουσα διαμόρφωση.

Οι τυπικοί έλεγχοι διαδικασίας περιλαμβάνουν:

Προοδευτική σφράγιση ή τυφλό
Έλεγχος ύψους γρέζι-
Διαμόρφωση
Στο-die riveting όπου ισχύει
Προετοιμασία φύλλου χαλκού
Συγκόλληση διάχυσης
Διαμόρφωση τερματικού
Επεξεργασία ή μόνωση επιφάνειας
Επιθεώρηση CMM
Ηλεκτρολογικός και μηχανικός έλεγχος

Για εξαρτήματα με σφράγιση ακριβείας, η φθορά των εργαλείων θα πρέπει να παρακολουθείται σε σχέση με τις κρίσιμες διαστάσεις αντί να βασίζεται μόνο σε μια ονομαστική δήλωση ζωής του καλουπιού-.



PPAP Level 3 και IATF 16949 Documentation for Volume Production

Για έργα που προέρχονται από αυτοκίνητα ή αυτοκίνητα-, η τεκμηρίωση PPAP μπορεί να περιλαμβάνει:

Αρχεία σχεδίασης
Τεκμηρίωση αλλαγής μηχανικής
Διάγραμμα ροής διαδικασίας
PFMEA
Σχέδιο ελέγχου
Ανάλυση συστήματος μέτρησης
Διαστατικά αποτελέσματα
Αποτελέσματα δοκιμής υλικού και απόδοσης
Αρχικές μελέτες διαδικασίας
Δείγματα εξαρτημάτων παραγωγής
Έγκριση εμφάνισης όπου ισχύει
Ένταλμα υποβολής μέρους

PPAP Επίπεδο 3 χρησιμοποιείται συνήθως όταν ένα πλήρες πακέτο υποβολής ζητείται από τον πελάτη.

Για βιομηχανικές εφαρμογές ηλεκτρολύτη και τήξης, η τεκμηρίωση μπορεί να προσαρμοστεί στη συμφωνία ποιότητας του πελάτη και όχι στην αυτόματη εφαρμογή μιας δομής PPAP αυτοκινήτου.



Ζητήστε δωρεάν αξιολόγηση και προσφορά DFM





Οι αρμοί διαστολής υψηλού{0}}ρεύματος θα πρέπει να επικυρώνονται σύμφωνα με τους πραγματικούς τρόπους ηλεκτρικής και μηχανικής αστοχίας της εφαρμογής.

Το σχέδιο επιθεώρησης πρέπει να καλύπτει τόσο το χάλκινο υλικό όσο και τον τελικό σύνδεσμο.



5000A+ ηλεκτρική αντίσταση και θερμοκρασία-Επικύρωση αύξησης

Ένα πρόγραμμα επικύρωσης παραγωγής μπορεί να περιλαμβάνει:



Δοκιμή	Μηχανικός σκοπός
Αντίσταση DC	Επαληθεύστε την αντίσταση του αγωγού και της άρθρωσης
Μέτρηση πτώσης τάσης-	Ποσοτικοποιήστε την ηλεκτρική απώλεια υπό καθορισμένο ρεύμα
Δοκιμή αύξησης θερμοκρασίας-	Αξιολογήστε τη θερμική απόδοση
Θερμική ανακύκλωση	Επαληθεύστε τη μηχανική αντιστάθμιση
Έλεγχος ακεραιότητας συγκόλλησης	Επαληθεύστε τη συνέχεια της δεσμευμένης-περιοχής
Επιθεώρηση διαστάσεων	Επιβεβαιώστε τη συμμόρφωση με το σχέδιο
Μέτρηση CMM	Επαληθεύστε την κρίσιμη γεωμετρία
Αντοχή μόνωσης	Επαληθεύστε την ηλεκτρική μόνωση
Διηλεκτρική αντοχή	Επαληθεύστε το σύστημα μόνωσης
Περιβαλλοντικές δοκιμές	Αξιολογήστε τις καθορισμένες συνθήκες λειτουργίας



Το ακριβές ρεύμα, η διάρκεια δοκιμής και τα όρια αποδοχής πρέπει να καθορίζονται από τις προδιαγραφές του προϊόντος.



5000A Συνεχές ρεύμα και θερμικό-Δοκιμή κύκλου

Για μια σύνδεση επέκτασης υψηλού ρεύματος-, μια χρήσιμη ακολουθία επικύρωσης είναι:

Αρχική αντίσταση → ελεγχόμενη φόρτιση ρεύματος → σταθεροποίηση θερμοκρασίας → διακοπή λειτουργίας → ψύξη → θερμικός κύκλος → τελική αντίσταση

Η σύγκριση μεταξύ αρχικής και μετα{0}}αντίστασης δοκιμής μπορεί να αποκαλύψει υποβάθμιση που δεν μπορεί να ανιχνεύσει μια μονοδιάστατη επιθεώρηση.

Ένας σύνδεσμος που παραμένει αποδεκτός ως προς τις διαστάσεις αλλά αναπτύσσει αυξανόμενη αντίσταση διεπαφής μπορεί να εξακολουθεί να αποτελεί σημείο θερμικής αστοχίας κατά τη διάρκεια-μακράς διάρκειας λειτουργίας.


EN 45545 και UL 94 V-0 για την επιλογή μόνωσης

Για εξοπλισμό εγκατεστημένο σε συστήματα μεταφοράς ή κλειστά ηλεκτρικά συστήματα, οι απαιτήσεις μόνωσης μπορεί να περιλαμβάνουν συγκεκριμένα πρότυπα επιβράδυνσης φλόγας{{0} ή καπνού/τοξικότητας.

Ανάλογα με την τελική εφαρμογή, οι προδιαγραφές μπορεί να αναφέρονται:

UL 94 V-0
EN 45545
Απαιτήσεις διηλεκτρικής αντοχής
Αντοχή μόνωσης
ερπυσμός και κάθαρση
Κατηγορία θερμοκρασίας
Χημική αντοχή
Περιβαλλοντική γήρανση

Αυτά τα πρότυπα θα πρέπει να εκχωρούνται σύμφωνα με την κατηγορία εξοπλισμού και την αγορά προορισμού. Ένα πιστοποιητικό υλικού από μόνο του δεν αποδεικνύει τη συμμόρφωση της τελικής συναρμολόγησης.





Η σωστή κατασκευή εξαρτάται από το ρεύμα, την κίνηση, τη θερμοκρασία, τη γεωμετρία εγκατάστασης και τις απαιτήσεις επικύρωσης.



Απαίτηση	Συνιστώμενη κατεύθυνση μηχανικής
5000A+ συνεχές DC	Πολυεπίπεδο φύλλο χαλκού C1100
Υψηλή θερμική κίνηση	Μεγαλύτερο ευέλικτο ελεύθερο τμήμα
Περιορισμένος χώρος εγκατάστασης	Συμπαγής γεωμετρία πολυ-επίπεδων φύλλου
Χαμηλή ηλεκτρική αντίσταση	Χαλκός υψηλής-αγωγιμότητας και μεγάλη περιοχή συγκόλλησης
Επαναλαμβανόμενος θερμικός κύκλος	Εύκαμπτη στοίβα φύλλου με ελεγχόμενη κίνηση
Σημεία τοποθέτησης offset	Σχηματισμένη/ασύμμετρη τερματική γεωμετρία
Περίβλημα υψηλής-τάσης	Καθορισμένη μόνωση, ερπυσμό και διάκενο
Σύστημα ποιότητας αυτοκινήτου	IATF 16949 / PPAP Επίπεδο 3 όπως καθορίζεται
Γεωμετρία τερματικού ακριβείας	Επιθεώρηση CMM
Σύνδεση με ροή{0}}ελεύθερου χαλκού	Συγκόλληση με μοριακή διάχυση
Αντιδιαβρωτική προστασία	Ειδική επεξεργασία επιφάνειας-εφαρμογής
Υψηλό μηχανικό φορτίο	Γεωμετρία τερματικού και βελτιστοποίηση περιοχής συγκόλλησης



Ο εύκαμπτος σύνδεσμος διαστολής χαλκού θα πρέπει επομένως να προσδιορίζεται ως πλήρες ηλεκτρο-μηχανικό εξάρτημα, όχι απλώς ως ένα κομμάτι εύκαμπτου χαλκού.





Για μια ακριβή αξιολόγηση DFM, το πακέτο αγορών θα πρέπει να παρέχει:



Ονομαστικό συνεχές ρεύμα
Μέγιστο ρεύμα λειτουργίας
Εφαρμογή DC ή AC
Τάση λειτουργίας
Θερμοκρασία περιβάλλοντος
Μέγιστη θερμοκρασία αγωγού
Θερμικό-εύρος κύκλου
Απαιτούμενη κίνηση
Μήκος χωρίς σύνδεσμο
Διαστάσεις τερματικού
Μοτίβο τρύπας
Ποιότητα χαλκού
Πάχος φύλλου
Απαίτηση μόνωσης
Απαίτηση επεξεργασίας επιφάνειας-
Στόχος ηλεκτρικής αντίστασης
Όριο αύξησης θερμοκρασίας-
Ποσότητα και ετήσια ζήτηση
Απαιτούμενο πρότυπο επιθεώρησης
Απαίτηση PPAP
Απαιτήσεις συσκευασίας



Ένα σχέδιο, ένα αρχείο STEP ή ένα σχέδιο 2D διαστάσεων είναι αρκετό για μια αρχική ανασκόπηση κατασκευασσιμότητας.



Για εφαρμογές άνω των 5000 A, ο σύνδεσμος θα πρέπει να αξιολογηθεί ως μέρος της πλήρους διαδρομής ρεύματος. Η γεωμετρία του διαύλου, οι διεπαφές ακροδεκτών, το υλικό τοποθέτησης και οι συνθήκες ψύξης μπορούν να αλλάξουν ουσιαστικά τη μετρούμενη αντίσταση και την αύξηση της θερμοκρασίας.





Ποιες πληροφορίες απαιτούνται για την προσφορά ενός εύκαμπτου αρμού διαστολής από χαλκό 5000A+;

Παρέχετε ονομαστικό ρεύμα, τάση, βαθμό χαλκού, πάχος φύλλου, διαστάσεις ακροδεκτών, μοτίβο οπών τοποθέτησης-, θερμική κίνηση, εύρος θερμοκρασίας, απαιτήσεις μόνωσης και ετήσια ποσότητα. Ένα δισδιάστατο σχέδιο ή ένα αρχείο STEP επιτρέπει μια πιο ακριβή ανασκόπηση DFM.



Δοχείο 0,1 χλστφύλλο χαλκού να συγκολληθεί με διάχυσηχωρίς συγκόλληση ή ροή συγκόλλησης;

Ναί. Τα στοιβαγμένα φύλλα χαλκού 0,1 mm μπορούν να ενωθούν χρησιμοποιώντας συγκόλληση ελεγχόμενης μοριακής διάχυσης. Η διαδικασία χρησιμοποιεί πίεση και θερμική ενέργεια για να σχηματίσει έναν μεταλλουργικό δεσμό χωρίς συμβατική συγκόλληση ή στρώμα ροής.



Μπορούν να παρέχονται-αρμοί διαστολής σε προσαρμοσμένο σχήμα χαλκού με PPAP Επίπεδο 3;

Ναί. Όταν απαιτείται από τον πελάτη, η παραγωγή μπορεί να οργανωθεί γύρω από την τεκμηρίωση επιπέδου PPAP 3, συμπεριλαμβανομένων των αποτελεσμάτων διαστάσεων, των αρχείων υλικών, της ροής της διαδικασίας, του PFMEA, του σχεδίου ελέγχου και των δεδομένων επικύρωσης απόδοσης.
