Ηλεκτρολογικό ντουλάπι



Η Xiamen Apollo εστιάζει στην έρευνα, ανάπτυξη και παραγωγή ηλεκτρικών ντουλαπιών. Οι κύριες σειρές προϊόντων μας περιλαμβάνουνΕρμάρια διακομιστή, ντουλάπια αποθήκευσης ενέργειας, ντουλάπια φόρτισης EV και ηλεκτρικά ερμάρια. Το δίκτυο υπηρεσιών μας εκτείνεται στον τομέα της ηλεκτρικής ενέργειας, τη βιομηχανία της νέας ενέργειας, τα συστήματα σιδηροδρομικών μεταφορών, την κατασκευή βιομηχανικού εξοπλισμού και την υποδομή κέντρων δεδομένων. Με βασικά πλεονεκτήματα στην υψηλή αγωγιμότητα, την ισχυρή αντίσταση στη διάβρωση και τις προσαρμοσμένες δυνατότητες σέρβις, παρέχουμε σταθερά ασφαλείς, αξιόπιστες, αποδοτικές και{2}}λύσεις ηλεκτρικών συνδέσεων που εξοικονομούν ενέργεια σε πελάτες σε όλο τον κόσμο.







1. Καμπίνα διακομιστή





























































1.1 Υλικό και Χαρακτηριστικά
Υλικό: 1,5mm υψηλής-ποιότηταςψυχρής-έλασης από χάλυβα(ηλεκτροστατικός ψεκασμός επιφάνειας, αντοχή στη διάβρωση έωςΕπίπεδο C5)
Δομή: Αρθρωτός σχεδιασμός, υποστήριξη εμπρός και πίσω/αριστερής και δεξιάς διόγκωσης, συμβατό με στάνταρ εξοπλισμό 19 ιντσών.
Απαγωγή θερμότητας: Διπλή ομάδα ανεμιστήρων στο επάνω μέρος + κυψελωτό πλέγμα αερισμού, υποστηρίζει ζεστό-εναλλασσόμενο πλεονάζον τροφοδοτικό.



1.2 Τεχνικές παράμετροι
Επίπεδο προστασίας: IP55
φέρουσα ικανότητα-: στατικό φορτίο 1500 kg, δυναμικό φορτίο 800 kg
Θερμοκρασία λειτουργίας: -20 βαθμοί ~ 60 βαθμοί



1.3 Διαδικασία παραγωγής
(1) Κοπή και διαμόρφωση: Πλήρως αυτόματη μηχανή κοπής με λέιζερ (ακρίβεια ± 0,1 mm) και μηχανή κάμψης CNC (ακρίβεια επαναλαμβανόμενης τοποθέτησης 0,02 mm) για να διασφαλιστεί η συνοχή των εξαρτημάτων.
(2) Διαδικασία συγκόλλησης: Συγκόλληση με τόξο αργού ρομπότ (αντοχή συγκόλλησης μεγαλύτερη από ή ίση με το 90% του μητρικού υλικού), 100% ανίχνευση ελαττωμάτων διεισδυτικού.
(3) Επεξεργασία επιφάνειας: 7 διεργασίες προ-επεξεργασίας (απολίπανση-πλύσιμο με νερό-ξεπλύσιμο-ρυθμιστικό επιφάνειας-φωσφοροποίηση-παθητικοποίηση-ξήρανση) για τη διασφάλιση της πρόσφυσης της επίστρωσης.
(4) Επιθεώρηση ποιότητας συναρμολόγησης: πλήρους μεγέθους-μηχανή μέτρησης συντεταγμένων τριών-διαστάσεων (ακρίβεια 0,01 mm) + δοκιμή φέροντος φορτίου (δοκιμή πίεσης 20% πάνω από την τιμή σχεδιασμού).

















































































1.4 Σενάρια εφαρμογής
Υπερυπολογιστικό Κέντρο: υποστηρίζει προσαρμογή 42U/48U υψηλής ντουλάπας, συμβατό με σύστημα κλειστού καναλιού ζεστού και κρύου.
Κόμβος υπολογιστών άκρων: Ένα στενό και βαθύ ντουλάπι 600 mm είναι κατάλληλο για μικρά δωμάτια υπολογιστών και υποστηρίζει εγκατάσταση-επιτοίχια.
Οικονομικός-βαθμός ανάκαμψης από καταστροφές: 8-σεισμός-ανθεκτικός σχεδιασμός 8, εξοπλισμένος με PDU διπλού καναλιού (16A/32A προαιρετικό) και έξυπνη μονάδα περιβαλλοντικής παρακολούθησης.
Σταθμός βάσης 5G: Επίπεδο προστασίας IP55, λειτουργία θερμοκρασίας -40 βαθμοί ~70 μοίρες πλάτος, πιστοποίηση ETSI EN 300 019.

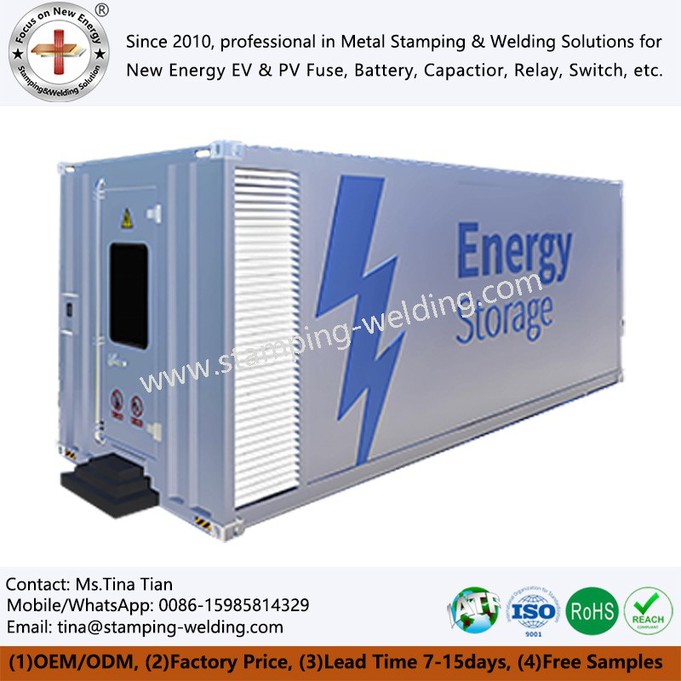

2. Ντουλάπι αποθήκευσης ενέργειας





























































2.1 Υλικό και χαρακτηριστικά
Πυράντοχη σχεδίαση: διπλής-επιβραδυντικής φλόγας χαλύβδινη πλάκα (Α-πυράντοχο επίπεδο) + μονωτική στρώση αερογέλης, που πληροί τα πρότυπα UL94 V-0.
Διαχείριση μπαταρίας: ενσωματωμένο σύστημα BMS, που υποστηρίζει απομακρυσμένη παρακολούθηση και προειδοποίηση σφαλμάτων.
Επεκτασιμότητα: Υποστηρίζει πολλαπλά ερμάρια παράλληλα, με ευέλικτη διαμόρφωση χωρητικότητας από 100kWh έως 10MWh.



2.2 Τεχνικές παράμετροι
Απόδοση κύκλου: Μεγαλύτερη ή ίση με 95%
Επίπεδο προστασίας: IP54 (ο εξωτερικός τύπος μπορεί να φτάσει το IP65)
Υγρασία εργασίας: 10%~95% χωρίς-συμπύκνωση



Σχέδιο	Παράμετρος	Συγκριτικό πλεονέκτημα ανταγωνιστικών προϊόντων
Συμβατότητα χωρητικότητας	Αρθρωτή επέκταση 50kWh-3MWh	Υποστήριξη πρωτοκόλλου BMS πολλαπλών-εμπορικών σημάτων
Κύκλος ζωής	Μεγαλύτερο ή ίσο με 6000 φορές @80%	15% χαμηλότερο ποσοστό εξασθένησης
Ενεργειακή πυκνότητα	160 Wh/kg	20% υψηλότερη χρήση χώρου
Διεπαφή επικοινωνίας	CAN/RS485/Ethernet	Υποστήριξη απομακρυσμένης αναβάθμισης OTA



2.3 Διαδικασία παραγωγής
Μορφοποίηση λαμαρίνας ακριβείας → Επεξεργασία πυρίμαχης επίστρωσης → Αντιεκρηκτική-τοποθέτηση αγωγού καλωδίου με προστασία από έκρηξη → Αποσφαλμάτωση αρμών συστήματος → Δοκιμή κύκλου υψηλής και χαμηλής- θερμοκρασίας.



2.4 Σενάρια εφαρμογής και εκτεταμένη τιμή
Εκτεταμένη επιχειρηματική αξία
Βιομηχανική και εμπορική αιχμή-κοιλάδα αρμπιτράζ: μέσω του ευφυούς συστήματος EMS, ετήσια εξοικονόμηση λογαριασμών ηλεκτρικής ενέργειας
Εγγύηση εφεδρικής τροφοδοσίας έκτακτης ανάγκης: εναλλαγή επιπέδου χιλιοστού του δευτερολέπτου-για την κάλυψη των απαιτήσεων αξιοπιστίας τροφοδοσίας 99,999% των νοσοκομείων/κέντρων δεδομένων.
Εκτίμηση περιουσιακών στοιχείων άνθρακα: σύμφωνα με την πιστοποίηση IEC62933, βοηθώντας τους πελάτες να αποκτήσουν οφέλη πίστωσης άνθρακα.

















































































3. Ντουλάπα φόρτισης EV





























































3.1 Υλικά και Χαρακτηριστικά
Προστατευτικός σχεδιασμός: πλάκα ψευδαργύρου αλουμινίου 2,0 mm (χωρίς σκουριά μετά από 2000 ώρες δοκιμής ψεκασμού αλατιού), διπλή πιστοποίηση ανθεκτική στη σκόνη και αδιάβροχο.
Λύση ψύξης: ανεξάρτητος αγωγός αέρα + μονάδα ψύξης υγρού για διασφάλιση λειτουργίας πλήρους ισχύος σε υψηλή θερμοκρασία 45 μοιρών.
Αλληλεπίδραση με τον άνθρωπο-υπολογιστή: Οθόνη αφής βιομηχανικής ποιότητας 10-ιντσών, υποστηρίζει σάρωση κώδικα/σάρωση κάρτας/αναβάθμιση OTA.



3.2 Τεχνικές παράμετροι



Σχέδιο	Εύρος παραμέτρων
Τάση εισόδου	AC 380V±15% / DC 750V
Ρεύμα εξόδου	Μέγιστη 500A (έκδοση υγρής ψύξης)
Επίπεδο προστασίας	IP55 (προαιρετική προσαρμογή IP65)
Υλικό ντουλαπιού	SGCC-πλάκα από χάλυβα ψυχρής έλασης/304 από ανοξείδωτο χάλυβα
Θερμοκρασία εργασίας	-35 μοίρες ~+55 μοίρες
Διεπαφή επικοινωνίας	CAN/RS485/Ethernet
Ισχύς εξόδου	60kW~480kW
Αποδοτικότητα φόρτισης	Μεγαλύτερο ή ίσο με 92%
Επίπεδο προστασίας	IP65 (τύπος εξωτερικού χώρου)

















































































3.3 Διαδικασία παραγωγής
Άνοιγμα λέιζερ → Πίεση λωρίδας στεγανοποίησης → Επεξεργασία γείωσης αντικεραυνικής προστασίας → Ενσωμάτωση μονάδας φόρτισης → Δοκιμή πρόσκρουσης πλήρους φορτίου.



3.4 Σενάρια εφαρμογής
Χώροι εξυπηρέτησης αυτοκινητοδρόμων, εμπορικά συγκροτήματα και σταθμοί φόρτισης λεωφορείων.
1. Σταθμός γρήγορης φόρτισης σε αυτοκινητόδρομο (υψηλή προστασία + αντικραδασμική)
Λύση: ντουλάπι από ανοξείδωτο ατσάλι 304 + αντισεισμικό στήριγμα (πλάτος 2mm@10-500Hz), πέρασε τη δοκιμή κραδασμών ποιότητας αυτοκινήτου ISO 16750

2. Αστικός σταθμός γρήγορης φόρτισης (όμορφος + εύκολος στη συντήρηση)
Λύση: κρυφή αποθήκευση πιστολιού φόρτισης + σχεδιασμός πλαϊνής πόρτας (επίπεδο άνοιγμα 90 μοιρών, χώρος συντήρησης μεγαλύτερος ή ίσος με 800 mm)

3. Παλιά κοινοτική ανακαίνιση (ελαφρύ + μικρός όγκος)
Λύση: πλαίσιο από κράμα αλουμινίου (30% ελαφρύτερο από τον ανοξείδωτο χάλυβα) + σχεδιασμός{2}επιτοίχιας (όγκος 0,8 m³, παραδοσιακός 1,2 m³)
Αξία: εξοικονόμηση χώρου εγκατάστασης 30%, κατάλληλο για πρόσβαση διπλής ισχύος 220V/380V



4. Ηλεκτρικό ντουλάπι





























































4.1 Υλικά και Χαρακτηριστικά
Σχεδιασμός μόνωσης: Χώρισμα σύνθετου υλικού SMC (αντίσταση τόξου 15 kV), επεξεργασία επικασσιτέρωσης χάλκινου ζυγού.
Έξυπνο: εξοπλισμένο με έξυπνο μετρητή + μονάδα ασύρματης επικοινωνίας,-παρακολούθηση δεδομένων κατανάλωσης ενέργειας σε πραγματικό χρόνο.
Προσαρμογή: υποστηρίζει διάφορους τυπικούς τύπους ντουλαπιών όπως GGD, MNS, GCK κ.λπ.



(1) Εξοπλισμός διακοπτών χαμηλής-τάσης GCK
Το υλικό βάσης είναι κατασκευασμένο από πλάκα από χάλυβα-ψυχρής{{2} έλασης υψηλής ποιότητας 1,5 mm (πιστοποίηση Baosteel SGCC), το σώμα του ντουλαπιού είναι γαλβανισμένο και το επίπεδο αντοχής στη διάβρωση φτάνει το πρότυπο C4
Ο εσωτερικός ζυγός είναι κατασκευασμένος από ηλεκτρολυτικό χαλκό Τ2 (αγωγιμότητα μεγαλύτερη ή ίση με 98%) και η επιφάνεια επαφής είναι επάργυρη-(πάχος μεγαλύτερο ή ίσο με 8μm) για να εξασφαλίζεται σταθερή αγωγιμότητα για 30 χρόνια
Μοναδικός αρθρωτός σχεδιασμός (αρθρωτή μονάδα 25mm), υποστηρίζει ευέλικτη επέκταση και διατίθεται στάνταρ με επίπεδο προστασίας IP40 (με δυνατότητα αναβάθμισης σε IP54)
Τεχνικές παράμετροι:
Ονομαστική τάση λειτουργίας: AC 400V
Ονομαστική τάση μόνωσης: AC 690V
Ονομαστικό ρεύμα οριζόντιας ζυγού: 6300A (αντοχή αιχμής 125 kA/1s)

(2) KYN28-12 κεντρικός πίνακας υψηλής τάσης
Πλήρως συναρμολογημένη δομή (χωρίς παραμόρφωση συγκόλλησης), τα εξαρτήματα του πυρήνα χρησιμοποιούν εισαγόμενους διακόπτες κυκλώματος από χυτή εποξειδική ρητίνη (που κατασκευάζονται με άδεια ABB)
Το κανάλι εκτόνωσης πίεσης συμμορφώνεται με το πρότυπο IEC 62271-200, ανοχή τόξου 31,5 kA/1s
Πέντε-μηχανισμοί εμπλοκής προστασίας πέρασαν τη δοκιμή εθνικού τύπου (αριθμός αναφοράς: GZ-2023-HV-0178)

Τεχνικές παράμετροι:
Ονομαστική τάση: 12kV
Ονομαστικό ρεύμα: 4000A
Σύντομο-ρεύμα αντοχής: 50 kA/4s


4.2 Τεχνικές παράμετροι
Ονομαστική τάση: AC 400V~35kV
Αντοχή σε βραχυκύκλωμα: 65 kA/1s
Επίπεδο προστασίας: IP30~IP54



4.3 Διαδικασία παραγωγής
Επεξεργασία CNC χάλκινης ράβδου → επίστρωση μόνωσης ράβδου → διάταξη διακοπτών → δοκιμή τάσης αντοχής (AC 4200V/1min).



4.4 Σενάριο εφαρμογής

Βιομηχανικό σενάριο: σεισμικός σχεδιασμός (ανταποκρίνεται στη δοκιμή δόνησης GB/T 13539.1-2018), κατάλληλος για περιβάλλοντα υψηλής διάβρωσης/υψηλών κραδασμών, όπως η χημική βιομηχανία και η μεταλλουργία.
Μη στρατιωτικά σενάρια: εξαιρετικά-λεπτό περίβλημα (πάχος μικρότερο ή ίσο με 600 mm) + αθόρυβη σχεδίαση (λιγότερο ή ίσο με 55dB), κατάλληλο για εμπορικά συγκροτήματα και κέντρα δεδομένων.


Ισχύς ομάδας και δίκτυο εξυπηρέτησης: μια σταθερή βάση για συνεργασία



Διάσταση	Βασικό περιεχόμενο	Αξία πελάτη
Φόντο ομάδας	Εγγεγραμμένο κεφάλαιο 120 εκατομμυρίων, 2 μεγάλες βάσεις παραγωγής (Xiamen/Ningbo) Ετήσια συνολική παραγωγική ικανότητα 8.000 τόνων, διπλές κύριες δραστηριότητες νέας ενέργειας/ηλεκτρικής χαμηλής-τάσης (αναλογία εσόδων 6:4)	Αντοχή στον κίνδυνο: σταθερή κεφαλαιακή αλυσίδα, ανησυχία-δωρεάν παράδοση 100,000+ παραγγελίες Επαγγελματική εστίαση: κατανόηση των προτύπων της βιομηχανίας φωτοβολταϊκών/ηλεκτρικών (όπως το IEC 62730)
Παγκόσμια υπηρεσία	4 μεγάλοι περιφερειακοί κλάδοι (Ευρώπη/Μέση Ανατολή/Νοτιοανατολική Ασία/Βορειοανατολική Ασία) Η τοπική αποθήκη καλύπτει 500+ μοντέλα και 48ωρη παράδοση έκτακτης ανάγκης	Απόκριση μηδενικής διαφοράς ώρας: η υπηρεσία μετά την πώληση{0}}φθάνει στον χώρο εντός 2 ωρών, το κόστος συντήρησης μειώνεται κατά 60% Τοπική εμπιστοσύνη: Τα ισπανικά/ιρανικά υποκαταστήματα παρέχουν τεχνική υποστήριξη τοπικής γλώσσας Ταχύτητα απόκρισης: Δωρεάν δείγματα 1-2 ημέρες (συμβατικό)
Ταχύτητα απόκρισης	Δωρεάν δείγματα 1-2 ημέρες (συμβατικό) Νέο καλούπι 20-30 ημέρες (συμπεριλαμβανομένου καλουπιού, βιομηχανία 45 ημερών)	Μαζική παραγωγή 15-20 ημέρες (μετά την πληρωμή). Πιάστε την αγορά: ο κύκλος κυκλοφορίας νέου προϊόντος μειώθηκε κατά 50%

Διαδικασία προσαρμογής (7 βήματα διαφάνειας)
Οι πελάτες παρέχουν σχέδια (PDF/CAD/3D) → αξιολόγηση διαδικασίας 48 ωρών (με προσφορά) → Παραγγελία δείγματος + 50% χρέωση καλουπιού → παραγωγή καλουπιού 20-30 ημέρες → Δωρεάν 1-20 δείγματα για δοκιμή → 50% χρέωση καλουπιού μετά την ολοκλήρωση των δειγμάτων → Μαζική πληρωμή 5% προκαταβολή 3 μετά από επιθεώρηση → Παράδοση από καθορισμένο logistics
