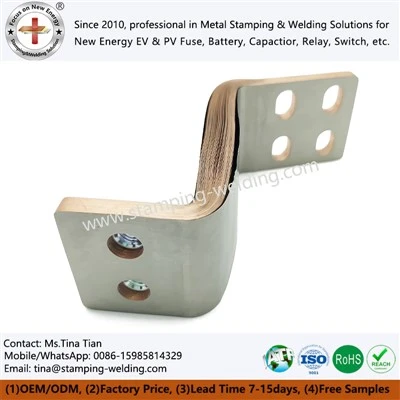

Ευέλικτη σύνδεση πολυεπίπεδων-χάλκινου ζυγού με φύλλο
Η εύκαμπτη σύνδεση φύλλου χάλκινου ζυγού πολλαπλών-στρώσεων είναι ένα εύκαμπτο αγώγιμο εξάρτημα που σχηματίζεται με πλαστικοποίηση και συγκόλληση πολλαπλών στρωμάτων φύλλου χαλκού υψηλής{{1} αγωγιμότητας χρησιμοποιώντας εξειδικευμένες διαδικασίες κατασκευής. Χρησιμοποιείται ευρέως για την παροχή αγώγιμων συνδέσεων και δυνατοτήτων απομόνωσης{3}}ενέργειας μεταξύ συστημάτων μπαταριών νέας ενέργειας και ηλεκτρικού εξοπλισμού υψηλής-ρεύματος. Με την ενσωμάτωση μιας δομής φύλλου χαλκού πολλαπλών-στρώσεων, εξαιρετικά αξιόπιστων τεχνικών συγκόλλησης και ενός ευέλικτου μηχανικού σχεδιασμού, το προϊόν επιτυγχάνει μια ισορροπία μεταξύ αποτελεσματικής αγωγιμότητας ρεύματος και μηχανικής ευκαμψίας. εξασφαλίζει χαμηλή αντίσταση και υψηλή αγωγιμότητα, ενώ απορροφά αποτελεσματικά τις δομικές καταπονήσεις που προκαλούνται από κραδασμούς, μετατόπιση και θερμική διαστολή ή συστολή, καθιστώντας το απαραίτητο συστατικό σε σύγχρονα,-ηλεκτρικά συστήματα υψηλής ποιότητας.
- Γρήγορη Παράδοση
- Διασφάλιση ποιότητας
- Εξυπηρέτηση πελατών 24/7
Εισαγωγή προϊόντος
Οι εύκαμπτες συνδέσεις με φύλλο χαλκού πολυ-πολλαπλών στρωμάτων δεν χρησιμεύουν απλώς ως αγώγιμοι σύνδεσμοι αλλά ως "ευέλικτες δομές μετάδοσης ισχύος" στα ηλεκτρικά συστήματα. Οι βασικές τους λειτουργίες περιλαμβάνουν:
Εξασφάλιση σταθερών διαδρομών μετάδοσης υψηλού ρεύματος: διατήρηση χαμηλής αντίστασης και ελάχιστης αύξησης θερμοκρασίας κάτω από υψηλά- φορτία ρεύματος.
Απορρόφηση μηχανικών κραδασμών και καταπόνησης μετατόπισης: πρόληψη θραυσμάτων κόπωσης που προκαλούνται από άκαμπτες συνδέσεις.
Αντιστάθμιση για τη θερμική διαστολή και τη δομική κακή ευθυγράμμιση: προσαρμογή του θερμικού κύκλου κατά τη λειτουργία του συστήματος.
Βελτιστοποίηση της σταθερότητας της ηλεκτρικής σύνδεσης: μείωση του κινδύνου διακυμάνσεων της αντίστασης επαφής.
Βελτίωση της ασφάλειας του συστήματος: ελαχιστοποίηση των αστοχιών σύνδεσης που προκαλούνται από άκαμπτη πίεση.
Βελτίωση της ευελιξίας συναρμολόγησης: προσαρμογή σε πολύπλοκες χωρικές διατάξεις και ασύμμετρα δομικά σχέδια.
Καθώς τα νέα συστήματα ενέργειας και ισχύος εξελίσσονται προς υψηλότερες πυκνότητες ισχύος, αυτοί οι εύκαμπτοι χάλκινοι σύνδεσμοι έχουν γίνει ένα κρίσιμο στοιχείο στο σχεδιασμό ασφάλειας των συστημάτων μπαταριών.
Αναλυτικές Προβολές
Επίπεδη δομή από κοντά-
Διαθέτει τακτοποιημένα ευθυγραμμισμένα άκρα σε πολλαπλά στρώματα φύλλου χαλκού και σφιχτή διαστρωματική συγκόλληση. το εύκαμπτο τμήμα αποκαλύπτει φυσική στρώση και διάκενο για κίνηση, επιδεικνύοντας την κατασκευή σύνθετων υλικών ακριβείας.
01
Επίδειξη ευελιξίας
Οι προσαρμοσμένες εύκαμπτες μπάρες με πλαστικοποιημένο φύλλο χαλκού αντέχουν εύκολα την κάμψη πολλαπλών-ευρυγώνιων-κατευθύνσεων. Διατηρεί το σχήμα του κατά την απελευθέρωση χωρίς σημαντική μόνιμη παραμόρφωση.
02
Λεπτομέρειες επεξεργασίας τερματικού
Οι οπές είναι λείες και χωρίς γρέζια-με υψηλή επιπεδότητα. Η επιμετάλλωση είναι ομοιόμορφη και γυαλιστερή και η ζώνη μετάβασης στην περιοχή πτυχής είναι ομαλή και απρόσκοπτη.
03
Στοιχεία μόνωσης
Ο θερμικός-σωλήνας συρρίκνωσης συρρικνώνεται ομοιόμορφα με ασφαλή πρόσφυση ή η επίστρωση σιλικόνης έχει σταθερό πάχος, διασφαλίζοντας τη βέλτιστη ηλεκτρική μόνωση.
04
Συσκευασία και επισήμανση
Χρησιμοποιεί εξειδικευμένη συσκευασία ανθεκτική στην υγρασία-και στη σύνθλιψη-. κάθε μονάδα προστατεύεται ξεχωριστά και επισημαίνεται με σαφήνεια με προδιαγραφές για τη διευκόλυνση της αποθήκευσης και{2}}αναγνώρισης στον ιστότοπο.
05
Πλεονεκτήματα εφαρμογής: Μια ευέλικτη, διπλή-Λύση σκοπού που καλύπτει νέους τομείς ενέργειας και παραδοσιακούς βαρείς ηλεκτρικούς τομείς
Νέα Ενεργειακά Οχήματα και Πακέτα Αποθήκευσης Ενέργειας
Ελασματοποιημένος σύνδεσμος για ηλεκτρικό εξοπλισμό Χρησιμοποιείται για τη γεφύρωση σειρών και παράλληλων κεντρικών κυκλωμάτων μεταξύ μονάδων κυψέλης (Cell-σε-Module) σε πακέτα μπαταριών EV για επιβατικά και επαγγελματικά οχήματα, καθώς και για ευέλικτες συνδέσεις εντός Μονάδων Διανομής Ισχύος (PDUs) υψηλής τάσης.
Μετασχηματιστές υψηλής-ισχύς
Διευκολύνει ευέλικτες, κατευθυντικές συνδέσεις μεταξύ των ακροδεκτών χαμηλής-τάσης του μετασχηματιστή και των διαδρόμων, απορροφώντας αποτελεσματικά το ηλεκτρομαγνητικό βουητό χαμηλής-συχνότητας που δημιουργείται κατά τη λειτουργία του μετασχηματιστή.
Βαρύς Βιομηχανικός Εξοπλισμός
Ελασματοποιημένος χάλκινος δίαυλος για μετατροπέα Χρησιμοποιείται σε βαρέα κυκλώματα τροφοδοσίας-που απαιτούν εξαιρετικά-υψηλά ρεύματα συνεχούς ρεύματος-όπως αυτά για ηλεκτρόλυση αλουμινίου, εξοπλισμό ηλεκτρολυτικής επιμετάλλωσης, μηχανές συγκόλλησης με αντίσταση μεγάλης-κλίμακας και κλιβάνους τήξης{4} όπου εκτίθεται σε θερμότητα.
Πλεονεκτήματα υλικού: Micro{0}}επιπέδου καθαρότητας και μακρο{1}}επιπέδου απόδοσης του φύλλου
| Υψηλή-μήτρα αγωγιμότητας φύλλου χαλκού Τ2 | Ο χαλκός T2 (Cu μεγαλύτερος ή ίσος με 99,9%) διαθέτει ηλεκτρική αγωγιμότητα Μεγαλύτερη ή ίση με 100% IACS. Προσφέρει μέτρια αντοχή στην ψυχρή-κατάσταση έλασης και επιμήκυνση μεγαλύτερη ή ίση με 30% μετά την ανόπτηση, ικανοποιώντας τις απαιτήσεις για πλαστική παραμόρφωση κατά τη συγκόλληση διάχυσης και αντοχή στην κόπωση κατά την εύκαμπτη κάμψη. |
| Ανοσία ευθραυστότητας υδρογόνου από οξυγόνο-ελεύθερο χαλκό (C10200) | Για συγκόλληση διάχυσης υπό κενό ή περιβάλλοντα εξυπηρέτησης-υψηλών θερμοκρασιών, επιλέγεται ο χαλκός χωρίς οξυγόνο-για την εξάλειψη του κινδύνου ευθραυστότητας του υδρογόνου, διασφαλίζοντας ότι δεν δημιουργούνται μικρο-ρωγμές στη διεπιφάνεια συγκόλλησης ή στις ζώνες κάμψης. |
| Φράγμα διάχυσης που παρέχεται από το στρώμα επινικελίωσης | Acting as a diffusion barrier between the copper substrate and the external environment, the nickel layer prevents copper atoms from migrating to the surface and oxidizing at high temperatures (>100 μοίρες). Το Copper Flexible Bus Bars Bending παρέχει επίσης μια συμβατή επιφάνεια επαφής για μπουλόνια από ανοξείδωτο χάλυβα, αποτρέποντας τη γαλβανική διάβρωση μεταξύ του χαλκού και του χάλυβα. |
| Χημική αντοχή μόνωσης πολυϊμιδίου | Το φιλμ PI παραμένει χημικά αδρανές σε περιβάλλοντα που περιλαμβάνουν ηλεκτρολύτες, ψυκτικά μέσα και ψεκασμό αλατιού. Με διηλεκτρική αντοχή μεγαλύτερη από ή ίση με 150 kV/mm, είναι η προτιμώμενη επιλογή για περιτύλιξη μόνωσης σε νέα ενεργειακά πακέτα μπαταριών. |
επικοινωνήστε μαζί μας
Ως λύση υψηλής-ηλεκτρικής σύνδεσης, τοΠροσαρμοσμένες εύκαμπτες μπάρες με πλαστικοποιημένο φύλλο χαλκούχρησιμεύουν όχι μόνο για τη μεταφορά ηλεκτρικής ενέργειας, αλλά και ως κρίσιμο δομικό στοιχείο-παρέχοντας ασφάλεια, ευελιξία και υψηλή απόδοση-σε νέα ενεργειακά συστήματα και εξοπλισμό ισχύος. Η απόδοσή του επηρεάζει άμεσα την ενεργειακή απόδοση, τη σταθερότητα και τη μακροπρόθεσμη λειτουργική αξιοπιστία του συστήματος.
Εν μέσω της τάσης για αυξανόμενη ενσωμάτωση σε νέα ενεργειακά συστήματα μπαταριών και εξοπλισμό υψηλής τάσης-, αυτό το προϊόν έχει γίνει μια απαραίτητη θεμελιώδης μονάδα σύνδεσης στον μηχανολογικό σχεδιασμό.
Εάν ασχολείστε επί του παρόντος με τη δομική σχεδίαση ή την επιλογή εξαρτημάτων για νέα ενεργειακά συστήματα μπαταριών οχημάτων, συστήματα αποθήκευσης ενέργειας ή εξοπλισμό υψηλής ισχύος-, μπορούμε να παρέχουμε προσαρμοσμένες λύσεις ευέλικτης σύνδεσης χαλκού με βάση τα μηχανικά σχέδια και τις απαιτήσεις της εφαρμογής σας, υποστηρίζοντας την υλοποίηση του έργου με βασική εστίαση στην αξιοπιστία της μηχανικής και τη συμβατότητα του συστήματος.
